| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 快装 |
| 结构形式 | 垂直板式 |
| 适用介质 | 各种高腐蚀化学介质 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 阀体 |
| 用途 | 流量控制 |
| 类型(通道位置) | 直通式 |
| 口径 | Φ19---Φ159 |
| 公称通径 | DN20--150 |
| 安装尺寸 | 详见介绍 |
| 规格 | Φ19 |
| 品牌 | 上明 |
| 型号 | D81X-16R |

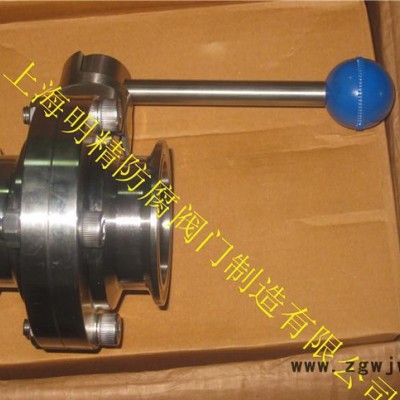

一、用途及特点：
上明牌卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、采用标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、主要技术参数：
| 公称通径 | DN（mm） | 15～150 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、蒸气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| 连接方式 | 快装式、卡箍式、外螺纹、焊接式等 | |||
| 零件名称 | 材料 |
| 阀体 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304、316、316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |
主要零件的材质
蝶阀密封材料选用和适用温度
| 材料品种 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | PTFE | SI | VITON | NR | PA |
| 型号代号 | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐**高温度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐**低温度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 适用工作温度 | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
四、上明牌卫生型蝶阀外形尺寸
