| 材料 | 聚合物 |
|---|---|
| 防护等级 | IP65 |
| 灵敏度 | 2.0±0.05 |
| 漂移 | 0.03 |
| 输出信号 | 2.0±0.05mv/v |
| 线性度 | 0.03（%F.S.） |
| 样式 | 轮辐式 |
| 允许误差 | 0.03~0.05%FS |
| 制作工艺 | 集成 |
| 种类 | 称重传感器 |
| 重复性 | 0.03（%F.S.） |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 单晶 |
| 迟滞 | 0.03（%F.S.） |
| 品牌 | 隆旅 |
| 型号 | LLBLY |
| 加工定制 | 是 |
| 转换方法 | 电阻应变式 |
| 受力方式 | 多用式 |
| 安全过载 | 150%FS |

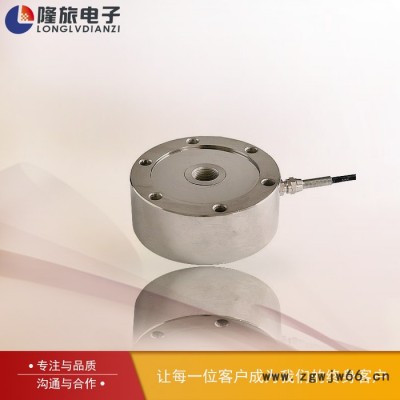

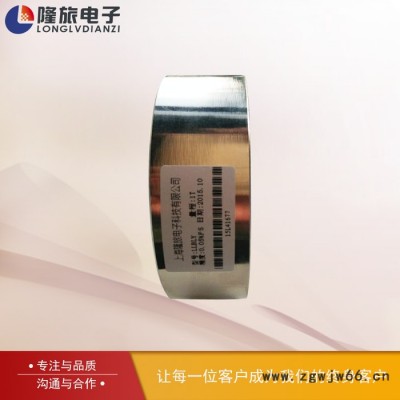

传感器采用轮辐式弹性体结构，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
| 量 程 | ФA | ФB | ФC | M | H | H1 | H2 | ФD | ФD1 |
| 200~700kg | 88 | 72 | 22 | M12×1.75 | 34 | 31 | 7.2 | 8-Ф11 | 8-Ф7 |
| 1~5t | 105 | 89 | 32 | M16×1.5 | 37 | 34 | 7.2 | 8-Ф11 | 8-Ф7 |
| 10~20t | 120.6 | 101.8 | 39 | M32×1.5 | 53.5 | 41 | 10.5 | 8-Ф14 | 8-Ф9 |
| 30t | 141 | 116.8 | 50.4 | M40×1.5 | 57.2 | 50.8 | 11 | 8-Ф18 | 8-Ф11 |
| 量 程 | ФA | ФB | ФC | M | H | H2 | ФD | ФD1 |
| 40t~60t | 208 | 174 | 95 | M64×3 | 70 | 15 | 16-Ф20 | 16-Ф13 |
| 80t~100t | 280 | 230 | 120 | M76×3 | 90 | 20 | 16-Ф30 | 16-Ф17 |
技术指标
| 参 数 | 单 位 | 技术参数 | 参 数 | 单 位 | 技术参数 |
| 灵敏度 | mV/V | 2.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.03 |
| 非线性 | ≤%F·S | ±0.03 | 工作温度范围 | ℃ | -20℃～+80℃ |
| 滞 后 | ≤%F·S | ±0.03 | 输入电阻 | Ω | 750±20Ω |
| 重复性 | ≤%F·S | ±0.03 | 输出电阻 | Ω | 700±5Ω |
| 蠕 变 | ≤%F·S/30min | ±0.03 | 安全过载 | ≤%F·S | 150%F·S |
| 零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
| 零点温度系数 | ≤%F·S/10℃ | ±0.03 | 推荐激励电压 | V | 10V～15V |
