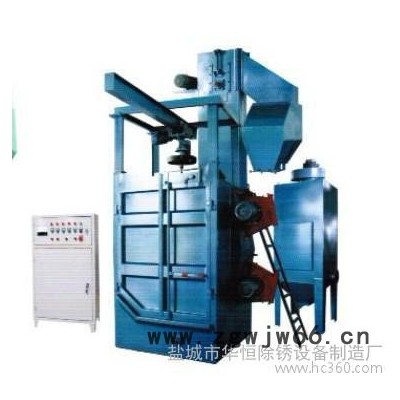

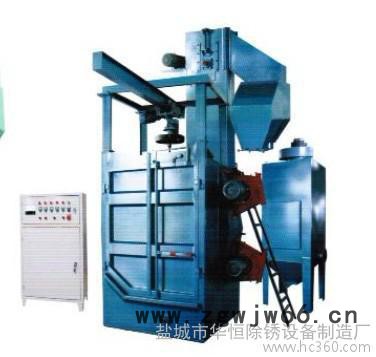

| 采用设备类型 | 吊钩式 |
|---|---|
| 作用对象 | 铸件，锻件，及各类零部件 |
| 品牌 | 华恒抛丸机 |
| 型号 | Q376 |
用途：
本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件、铝合金铸件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。
本机型设备广泛应用于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业，用于提高其产品零部件的外观质量和表面工艺状态。
特点：
1、参照德国九十年代末的抛丸机进行国产化制造。
2、抛丸器采用直联电机驱动，电机为变频电机，可变频调速。
3、钢丸流量控制阀可微量调节，气动开启与关闭。
4、采用世界上**先进的芯筒脉冲反吹式除尘系统。
5、电气采用PLC控制 PLC控制仪选用日本三菱，电器元件选用西门子或**产品。
6、无地坑设计。
说明:
1、在标准机型中，抛丸机配有手动式悬挂系统。
2、对于重型工件，抛丸机可选配电动葫芦。
3、抛丸室的门有气动或手动启闭。

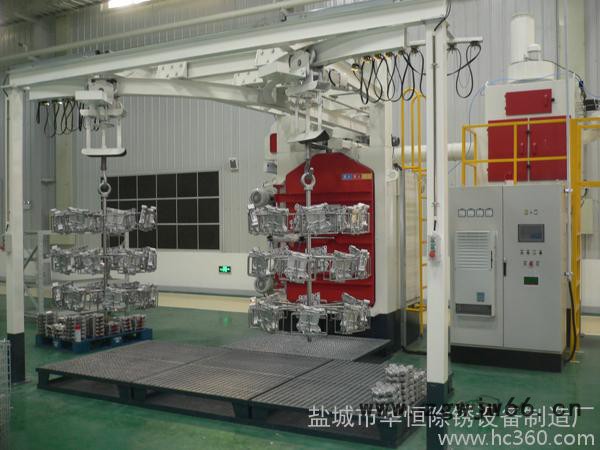

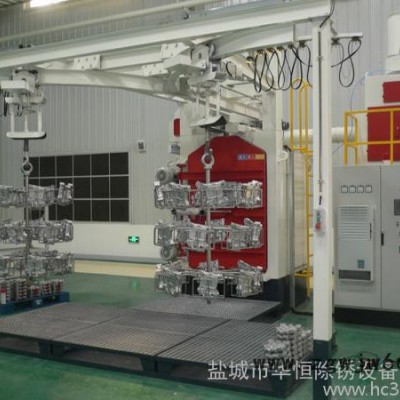

工作原理： 需抛丸处理的工件直接悬挂在吊钩或挂架上，人工带至抛丸室前部的牵引系统，吊钩自动进入抛丸室。吊钩进入抛丸室后，抛丸室门将气动关闭，电气联锁，以避免工件在抛丸室内进行抛丸处理时他人误开抛丸室门。吊钩进入抛丸室在设定的区间位置作来回往复运动和自转，使工件受到充分抛射，减少抛射死角。二个吊钩、一个吊钩在抛丸室内抛射，另一个吊钩可装卸工件。抛丸处理的时间可任意调整。抛丸器停止运转后抛丸室门打开，以带进和带出工件。抛丸处理中产生的粉尘由二级除尘器过滤排放。
适用范围：
铝合金压铸件、锌合金压铸件、铜铸件、不锈钢精密铸件、铸铁件**车架及钢制品件的表面清理、光饰、强化。
序号 | 项目 | 单位 | Q376 | Q378C111 | Q378E | Q3710 |
1 | 外形尺寸 | mm | 2500x1900x4400 | 4844x3850x5156 | 5047x3850x5156 | 5844x2742x5716 |
2 | 单钩吊重 | kg | 600 | 1000 | 1000 | 1000 |
3 | 抛丸量 | kg/min | 120x2 | 2x250 | 2x250 | 2x250 |
4 | 分离器分离量 | T/h | 15 | 30 | 30 | 30 |
5 | 提升机的提升量 | T/h | 15 | 30 | 30 | 30 |
6 | 清理工件尺寸 | mm |
|
|
|
|
