| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 广东广州 |
| 工作温度 | -20~120℃ |
| 工作压力 | 1.6MPa |
| 公称通径 | ≥1400mm |
| 精度等级 | 0.5% |
| 类型 | 涡轮流量计 |
| 品牌 | 迪川 |
| 型号 | LWGY |
| 加工定制 | 否 |

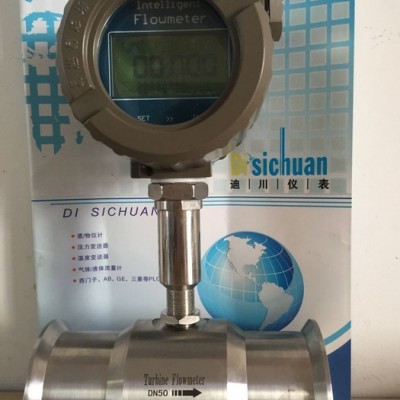

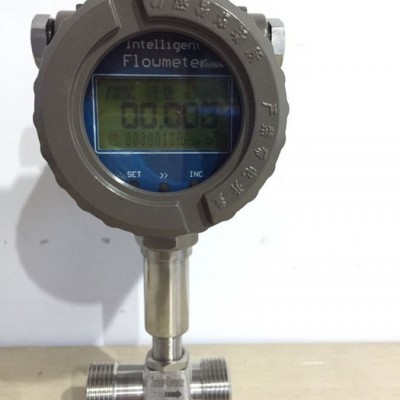

卡箍式涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的卡箍式液体涡轮流量计传感器可以应用于制药行业。结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。卡箍式液体涡轮流量计可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
卡箍式涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
卡箍式涡轮流量计产品特点:
高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R
重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精度，在贸易结算中是优先选用的流量计
输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强
可获得很高的频率信号（3-4kHz），信号分辨力强
范围度宽，中大口径可达1:20，小口径为1:10
结构紧凑轻巧，安装维护方便，流通能力大
适用高压测量，仪表表体上不必开孔，易制成高压型仪表
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便
卡箍式涡轮流量计基本参数与技术性能:
|
卡箍式涡轮流量计口径与流量范围对照表:
| 仪表口径 | 正常流量范围 | 扩展流量范围 | 常规连接方式 | 特制耐压等级（MPa） |
| DN 15 | 0.6～6 | 0.4～8 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| 法兰连接 | ||||
| DN 20 | 0.8～8 | 0.45～9 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| 法兰连接 | ||||
| DN 25 | 1～10 | 0.5～10 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 32 | 1.5～15 | 0.8～15 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 40 | 2～20 | 1～20 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 50 | 4～40 | 2～40 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 卡箍连接/1.6MPa | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
卡箍式涡轮流量计选型表:
| 型 号 | 说 明 | |||||||
| LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
|
| 15 |
|
|
|
|
|
| 15mm |
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 类 型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||||
| A | 变送器型：+24V供电，输出二线制4～20mA | |||||||
| B | 智能型：锂电池供电，现场显示无信号输出 | |||||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||||
| C1 | 智能型：+24V供电，现场显示并带有RS486通讯协议 | |||||||
| C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||||
| 精度等级 | 05 | 0.5级 | ||||||
| 10 | 1.0级 | |||||||
| 02 |
| 0.2级（协商订货，生产周期较长） | ||||||
| 涡 轮 | W | 扩展测量范围 | ||||||
| S | 标准测量范围 | |||||||
| 材 质 | S | 304不锈钢 | ||||||
| L | 316（L）不锈钢 | |||||||
| 防 爆 | N | 非防爆型 | ||||||
| E | 防爆型，ExdⅡBT6 | |||||||
| 压力等级 | N | 常规 （参照表2） | ||||||
| H(x) | 高压 （参照表2） | |||||||
