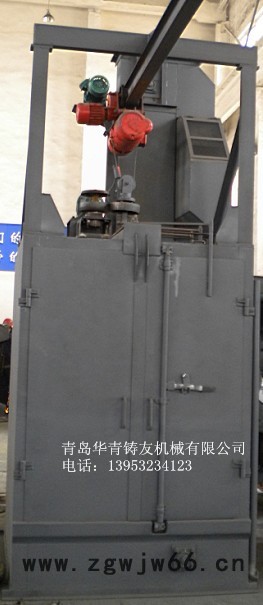

QD378BW双钩式抛丸机是我公司独立研制的一种新型设备。是我公司在国内广泛调研的基础上，根据用户的迫切要求，在原Q378的基础上改进而成的。是我公司Q378系列抛丸机机的第三代产品。它具有以下优点：
1、采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、获得满意的清理质量。
2、模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率，保证了清理效果，减小了对室体护板的磨损。
3、采用倍受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。
4、采用1吨电动葫芦吊挂工件的工作方式，吊钩有独自的行走轨道。
5、吊钩具有升降、运行和室内旋转的功能。
6、采用人工手动开、关门方式，并且可根据用户要求，选择气动或电动开、关门方式。
7、清理室内采用钢板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且外形美观、易于更换，是当今最流行的清理机室体防护方式。我公司备有本机的全套护板配件，可随时为用户提供服务。
被清理工件的最大尺寸
直径*高 Φ800×1500 mm
吊钩 （两套）
电动葫芦型号 CD11-6D
最大吊重 0.8 t
自转速度 2.8 r/min
电机功率 0.75 kw
运行速度 20 m/min
电机功率 0.2 kw
升降速度 8 m/min
电机功率 1.5 kw
抛丸器
抛丸器型号 Q033
抛丸器数量 2
叶轮直径 Φ340 mm
总抛丸量 2´180 kg/min
电机型号 Y160M-4
总功率 2´11 kw
提升机
提升量 22 t/h
皮带线速度 1.21 m/s
减速机型号 XWD4-5-1/29
减速机功率 4 kw
分离器（二级）
分离量 22 t/h
分离区风速 4~5 m/s
清理一钩工件所需时间
铸件 4～10 min
锻焊件 3～8 min
螺旋输送器
输送量 22 t/h
弹丸
首次装入量 1 t
直径 φ1～2 mm
风量
总风量 5500-6200 m³/h
清理室 4100 m³/h
分离器 2000 m³/h （配F352除尘器）
设备总功率 36.2 kw
最大外形尺寸 4325×2660×4959 mm³
抛丸机除尘器可选用ZMC24、F352等型号。
