| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 形态 | 鸭嘴式 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | XH81 |
| 通道位置 | 直通式 |

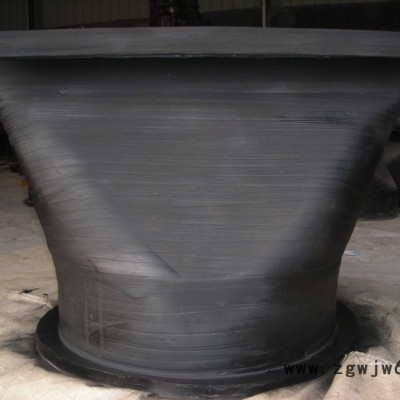

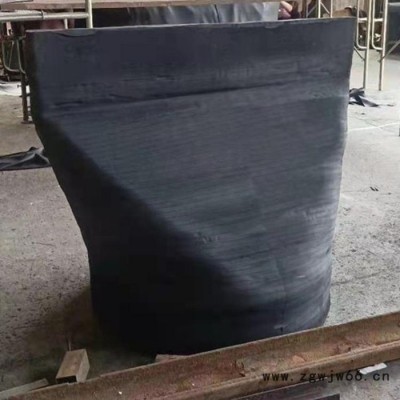

弯嘴卡箍式鸭嘴阀
产品概述：
止回效果好，止回阀运转安静，结实耐用。不需要任何外力作用，仅靠管线压力和背压来控制阀门的启闭，因而大大节省运转费用。
RH41-T系列设计简洁， 体式结构， 100%弹性橡胶材料， 没有任何金属部件， 所以彻底避免了金属部件失灵或堵塞的问题，免除维护麻烦。
RH41-T系列可以轻松控制腐蚀性及粘稠性介质，例如污水，污泥以及料奖等。即使是固体介质也可以无阻带地通过。阀门关闭时柔性的阀嘴可以把卡住的固体杂质紧紧裹住，达到密封。不会有任何渗漏。
RH41-T系列使用灵活，可视具体工况条件进行垂直或倾斜安装。法兰和螺栓孔根据用户要求加工
居住区
RH41-TW鸭嘴阀在商业区或住宅区内需要防倒流的场合得到了广泛应用，该阀具有免维护，无噪音，自动运行等主要特点
套接式

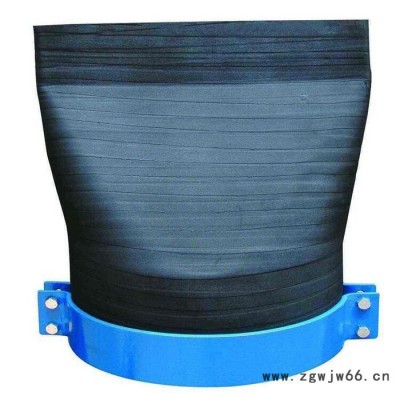

用于排放管道的末端裸露定长度的场合，鸭嘴阀安装接口内径必须等于管道外径，阀门可以容易的套接在管道末端，调整好位置后用卡箍夹紧固定。
结构特点：
a) 带有体式橡胶法兰。
b) 运转安静。
c) 免维护。
d) 防止倒灌。
e) 即使有固体杂物卡塞，依然紧密关闭 。
f) 经久耐用，使用寿命长达20年以上。
g) 耐磨损性特别强。
结构方式：
1. 鸭嘴阀可采用氯丁橡胶，海帕伦，丁氰橡胶，三元乙丙橡胶，氟橡胶，天然橡胶。
2. 镀锌碳钢或不锈钢支承环。
| 口径 | 法兰外径 | 阀门长度 | 阀嘴宽度 |
| DN | D | L | H |
| 15 | 95 | 62 | 32 |
| 20 | 105 | 75 | 38 |
| 25 | 115 | 75 | 38 |
| 32 | 135 | 145 | 68 |
| 40 | 145 | 145 | 90 |
| 50 | 160 | 145 | 90 |
| 65 | 180 | 188 | 115 |
| 80 | 195 | 225 | 135 |
| 100 | 215 | 300 | 175 |
| 150 | 280 | 390 | 260 |
| 200 | 335 | 412 | 325 |
| 250 | 390 | 420 | 440 |
| 300 | 440 | 530 | 500 |
| 350 | 500 | 540 | 605 |
| 400 | 565 | 630 | 660 |
| 450 | 615 | 680 | 740 |
| 500 | 670 | 670 | 830 |
| 600 | 780 | 785 | 995 |
| 700 | 895 | 1075 | 1238 |
| 800 | 1010 | 1040 | 1330 |
| 900 | 1110 | 1350 | 1450 |
| 1000 | 1220 | 1240 | 1630 |
| 1200 | 1450 | 1440 | 1950 |
| 1400 | 1675 | 1620 | 2275 |
| 1500 | 1785 | 1800 | 2418 |
| 1600 | 1915 | 1920 | 2615 |
| 1800 | 2115 | 2375 | 2550 |
安装方法：

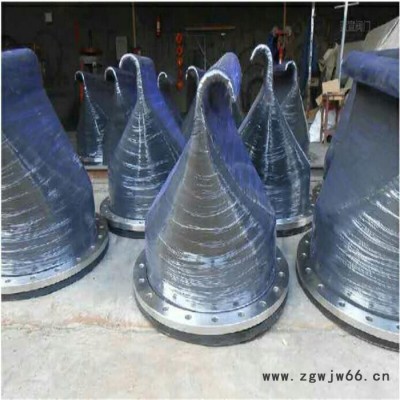

由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证联接紧固后密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。
