| 安装尺寸 | DN100 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 真空 |
| 公称通径 | 100mm |
| 公称压力 | 16 |
| 规格 | DN100 |
| 结构形式 | 垂直板式 |
| 介质温度范围 | 常温 |
| 口径 | DN100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 蒸汽 |
| 形态 | 隔膜式 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 巨博 |
| 型号 | 真空卡箍 |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

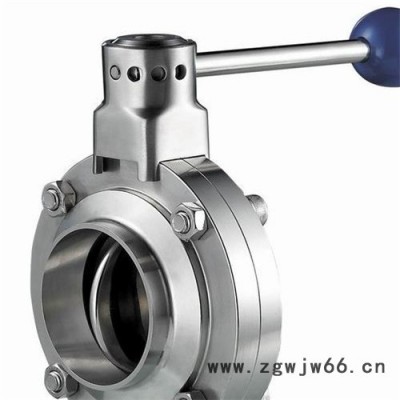

真空卡箍蝶阀
一、介绍：
真空卡箍蝶阀又叫超真空蝶阀，对夹式中线橡胶密封蝶阀，真空密封级别，阀体材质CF8/304，阀板CF8不锈钢，密封圈橡胶6压力，公称通经DN25-DN500 ，适用介质温度：-20℃-100℃,广泛地应用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。
二、选型：
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式：通气开、断气关，气源故障关闭
单作用气关式：通气关、断气开，气源故障打开
可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
三、执行标准：
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
四、特点：
1.开启力矩小，灵活方便，省力节能。
2.耐高压、耐腐蚀、耐磨损、使用寿命长等。
五、性能参数：
公称通径（mm）：40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800
连接法兰：JB/T919、GB/T6070 ?
漏气速率（L/s）：133.3х10-6、133.3х10-5 ?
通导能力（L/s）：48、97、178、260、546、938、1328、2611、3962、6159、8535、10912、13558、16202、22418、41357
