| 加工定制 | 是 |
| 规格 | 100 |
| 工作压力 | 100（MPa） |
| 内径 | 100（mm） |
| 安装型式 | 放料 |
| 适用范围 | 天然气，管道 |
| 材质 | 锌合金 |
| 净重 | 1公斤 |
| 型号 | 钢制焊接直通阀 |

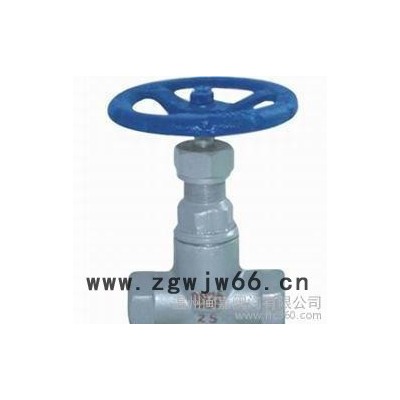

型号： J23W/H
产品名称： 外螺纹针形截止阀
特性: 1. 制造标准: GB/T12224-2005 JB/T7747-1995 2. 连接形式: 接管对焊连接 3. 结构特征:锥面密封,活动阀瓣 4. 阀门检验和试验: GB/T13927-19925. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+538℃7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质 8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
| 序号NO. | 零件名称Part name | 材质Material |
| 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平垫圈Plain washer | PTFE RTFE |
| 3 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 6 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite) |
| 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 9 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | 公称通径 DNNominal bore | M | ? | L1 | L | H | D0 |
| J23W/H-1 | DN6 | M20*1.5 | ?14 | 66 | 140 | 96 | 63 |
| J23W/H-2 | DN10 | M24*1.5 | ?18 | 78 | 160 | 115 | 78 |
| J23W/H-3 | DN15 | M30*2 | ?22 | 94 |
