| 标准 | 国标 |
|---|---|
| 材质 | 碳钢、不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN20-200 |
| 结构形式 | 活塞式 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动、电动、气动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 截止阀 |
| 用途 | 截止 |
| 压力环境 | 1.6-6.4 |
| 品牌 | 鸿豹 |
| 型号 | J45H直通式截止阀 |
| 通道位置 | 直通式 |
厂家生产 品质保障
我们的优势
品种齐全
质量可靠
专业团队
交货准时
产品参数
J45H直流式截止阀
一、产品概述：
J45H直流式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。直流式截止阀的焊装于阀门的两法兰之间，阀门的侧面、底部设置有两个连接口。
二、产品特点：
1.具有耐磨、耐高温，抗擦伤性能好
2.压力损失小、结构合理，性能优良，造型美观。
3.密封面喷焊硬质合金,耐腐、耐磨、耐冲蚀,使用寿命长;
三、主要技术参数：
直流式截止阀的设计制造按GB12234-89GB12234-89；
结构长度按GB12221-89GB12221-89；
法兰尺寸按JB/T79-94JB/779-94；
阀门检查和试验按GB13927。
四、产品应用：
直流式截止阀特别适用于化工、化肥行业的管路上，涵入蒸汽能防止介质结晶。直流式截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
五、性能规范：
型号 公称压力MPa 1.6
J45H-16 试验压力MPa 壳体 2.4
密封 1.6
工作温度 -30～180℃
使用介质 水
六、主要零件材料
型号 阀杆、阀盖 灰铸铁 灰铸铜
J45H-16 阀杆、阀瓣 碳钢
阀杆螺母 铜
填料 石墨石棉盘根
七、主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）
口径
DN(mm) 尺 寸(mm)
L D H H1 D0
20 150 105 195 215 90
25 160 115 265 290 100
32 180 135 290 320 120
40 200 145 315 355 140
50 230 160 325 365 160
65 290 180 350 385 180
80 310 195 445 510 220
100 350 215 460 540 240
125 400 245 530 615 280
150 480 280 600 685 320
200 600 335 - - -

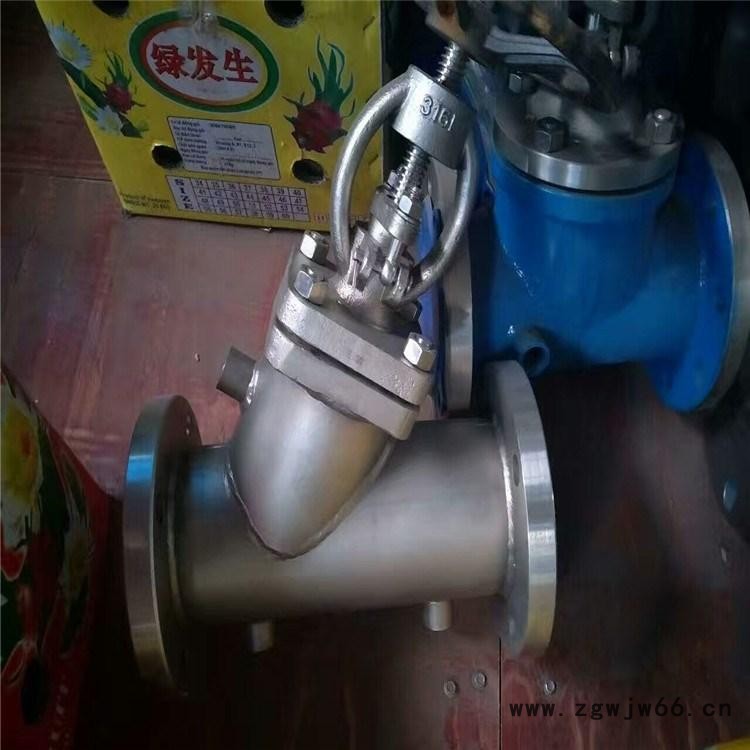

产品展示
【图片】
