| 材质 | 球墨铸铁 |
|---|---|
| 产地 | 湖南 |
| 规格 | 逃生口智能井盖解决方案，中间层井盖方案 |
| 类型 | 方形井盖 |
| 适用范围 | 逃生口智能井盖解决方案，中间层井盖方案 |
| 品牌 | 新光 |
| 型号 | 逃生口智能井盖解决方案，中间层井盖方案 |
综合管廊智能井盖解决方案综合管廊解决方案系统概述
综合管廊（日本称“共同沟”、台湾称“共同管道”），就是地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口、逃生口和监测系统等，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。
《城市综合管廊工程设计规范》（GB50838-2015）对节点设计明确要求“综合管廊的每个舱室应设置人员出入口、逃生口、吊装口、进风口、排风口、管线分支口等”，并且对预留井口的距离及其尺寸进行了一定的规定，但是对于井口的盖板只是做了简单的说明：“露出地面的各类孔口盖板应设置在内部使用时易于人力开启，且在外部使用时非专业人员难以开启的安全装置”。尤其是露出地面的吊装口和逃生口因其作用的重要性和特殊性，使得应用在其上面的盖板变得极其重要。
综合管廊建设对于大部分地区来说，在管廊设计及施工中，出现许多问题需要解决，比如综合管廊各个井口具体使用什么样的盖板，对于设计人员或者施工人员来说，是需要慎重考虑并解决的问题。因为露出地面的吊装口和逃生口，既要满足井口本身功能的发挥（物料投入，紧急逃生等），又要保护井内的安全（防水防盗防破坏等），同时保证盖板正常使用时易于开启和关闭。
针对综合管廊各个井口盖板具体应用中遇到的问题，湖南新光智能科技有限公司投入大量的人力、物力、财力，运用自己在井盖行业积累的经验，同时结合相关的先进技术，专为综合管廊投料口、逃生口、检查口等打造了一套综合管廊智能井盖整体解决方案。
本方案解决了逃生口智能井盖、中间层助力井盖、吊装口智能井盖、防爆型综合管廊智能井盖（燃气仓用）等一系列产品具体应用问题。

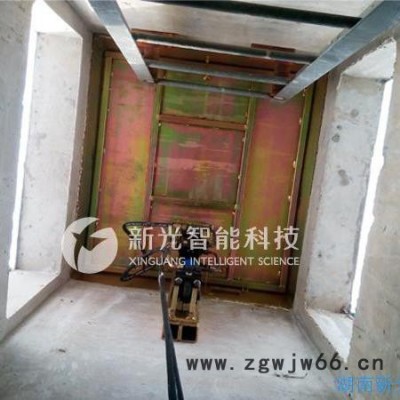

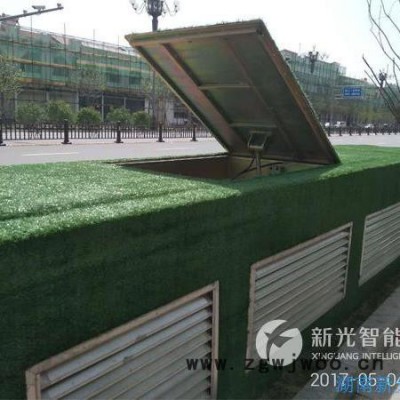

逃生口智能井盖解决方案
综合管廊逃生口主要是管廊内发生紧急情况时用来人员逃生，或人员出入，那么逃生口井盖应满足在紧急逃生时能够紧急开启，也要时刻守护着管廊内部的安全，做到防水、防盗、防破坏等。
根据客户的不同需求，这里有三种应用产品方案可供选择。远程控制液压井盖
远程控制电动井盖
功能介绍
基本功能
1.现场红外遥控或手机APP开启/关闭功能；2.内部手动开启/关闭井盖功能；3.提供I/O、RS485和RJ45接口满足远程控制；
4.防水功能：满足盖板外1m深水位时井盖无泄漏；
5.防盗功能：井盖关闭后处于锁定状态，凭外力很难打开；
6.防锈蚀功能：碳钢井盖金属件表面进行热电镀锌，外加喷涂防锈漆处理；球墨铸铁井盖表面喷涂防腐漆处理。
选配功能安全管控功能——异物自动探测装置：1）确保井口有人或物品出入时井盖无法启动关闭动作；2）在井盖关闭过程中检测到人或物品出入时，井盖应立即停止关闭动作并退回，以避免人员夹伤或物品损坏；
井盖外部无线遥控开启/关闭井盖功能；
快速逃生功能：紧急状态下3s内迅速开启井盖；井盖驱动为液压驱动时，系统液压油自动加温功能，当液压油温低于15℃时自动加温，确保液压泵正常工作。
扩展功能
基于物联网技术的远程控制功能
远程控制液压井盖选型
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/YYJG-01-B125 | 碳钢/球墨铸铁 | 方形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
| XG/YYJG-02-B125 | 碳钢/球墨铸铁 | 圆形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
注：1、上述井盖型号尺寸为标准尺寸，标准尺寸外可根据客户需求定制。
远程控制电动井盖选型
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/DDJG-B125-01 | 碳钢 | 方形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
注：上述井盖型号尺寸为标准尺寸，标准尺寸外可根据客户需求定制。
手动迅速启闭液压井盖
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/SYJG-01-B125 | 碳钢/球墨铸铁 | 方形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
| XG/SYJG-02-B125 | 碳钢/球墨铸铁 | 圆形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
功能介绍
通过液压泵手动内外部开启/关闭井盖
防水、防盗、防锈蚀
具有逃生功能：紧急状态下3s内开启井盖
4、型号尺寸参照远程控制液压井盖选型表。

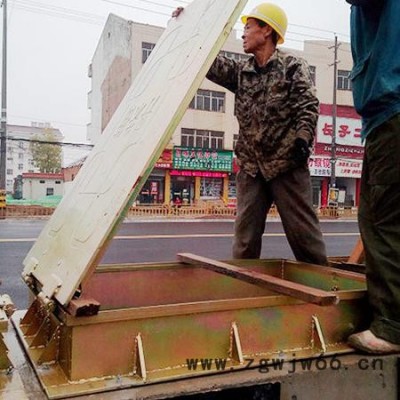

中间层井盖方案
中间层井口是位于管廊夹层的人员出入口，井口使用的盖板，也有叫防火盖板的，主要是方便人员出入管廊上下层，避免过路踩空。中间层助力井盖
功能
自动落锁/解锁；
纯机械机构，无需动力系统；
2、开启方式为手动内外开启；
3、在可开启角度范围内任意角度停止。产品参数
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/ZLJG-01-A15 | 碳钢 | 方形 | ≥75° | 1000*1000 | 1160*1160 | A15 |
中间层双向平开井盖功能
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/PYJG-01-A15 | 碳钢 | 方形 | ≥75° | 2000*700 | 2100*800 | A15 |
| XG/PYJG-02-A15 | 碳钢 | 方形 | ≥75° | 3000*700 | 2100*800 | A15 |
注：上述井盖型号尺寸为标准尺寸，标准尺寸外可根据客户需求定制。
防爆型综合管廊智能井盖（燃气仓用）
在综合管廊建设中，不少地区把燃气管道也纳入到舱室中，因燃气的特殊性，综合管廊天然气管线舱在设计时就从防爆发生的角度（即控制防爆爆相关的各因素）来考虑相关设计的，所以燃气仓的相关设备应具备相应的防爆等级。签于此，我们推出防爆型综合管廊智能井盖，并已获得的相关防爆证书。
产品功能
| 型号 | 材质 | 外形 | 翻转转角度 | 井口尺寸（mm） | 井盖尺寸（mm） | 承载能力 |
| XG/DDJG-01-B125 | 碳钢 | 方形 | ≥75° | 1000*1000 | 1160*1160 | B125 |
注：上述井盖型号尺寸为标准尺寸，标准尺寸外可根据客户需求定制。
