| 材料 | 不锈钢 |
|---|---|
| 产地 | 广东 |
| 防护等级 | IP62 |
| 规格 | 5kg/10kg/20kg |
| 类型 | 拉力测量传感器 |
| 输出信号 | 模拟型 |
| 制造商 | Forsentek |
| 制作工艺 | 集成 |
| 种类 | 张力测量传感器 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 品牌 | Forsentek |
| 型号 | 5kg/10kg/20kg |
| 制造商零件编号 | FSSQ |

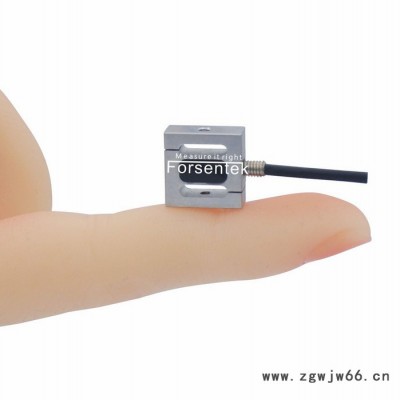

微型拉力测量传感器5kg/10kg/20kg弹簧张力大小测量仪器
微型拉力测量传感器FSSQ采用不锈钢材质基于电阻应变式原理，感应器尺寸小，精度高，可以用于拉力测量及压力测量，位于传感器两端的M2内螺纹孔可用于安装螺杆、吊环、吊钩等工装以满足不同使用要求。测量范围有0-50N / 0-100N / 0-200N可选，常用于推拉力计，牵引力实验，装配压入力监测，压力分布测试，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。
微型拉力传感器FSSQ尺寸图
微型测力传感器FSSQ订单编号：
FSSQ-50N（拉力测量范围：0-50N，测力方向：拉压双向测力）
FSSQ-100N（张力测量范围：0-100N，力测量方向：测量拉力及压力）
FSSQ-200N（力测量范围：0-200N，测力方向：拉压力测量）
微型拉力测量传感器FSSQ参数表
| 量程 | 50N 100N 200N 5kgf 10kgf 20kgf |
| 供电电压 | 3-12V |
| 灵敏度系数 | 2.0 mV/V |
| 零点输出 | <0.05mV/V |
| 非线性 | ±0.2% 满量程 |
| 滞后 | ±0.2% 满量程 |
| 非重复性 | ±0.1% 满量程 |
| 蠕变（5min） | ±0.1% 满量程 |
| 安全过载 | 150% 满量程 |
| 极限过载 | 200% 满量程 |
| 温度补偿范围 | -10...+40℃ |
| 使用温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.03%满量程/℃ |
| 灵敏度温度漂移 | ±0.02%满量程/℃ |
| 输入阻抗 | 380±30 欧姆 |
| 输出阻抗 | 350±5 欧姆 |
| 绝缘阻抗 | >2000M 欧姆 |
| 传感器材质 | 不锈钢 |
| 防护等级 | IP62 |
| 导线 | 2*4000mm |
| 接线 | 红-电源正 黑-电源负 绿-信号正 白-信号负 |
微型拉力测量传感器5kg/10kg/20kg弹簧张力大小测量仪器
传感器外接信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例：拉力传感器FSSQ-50N配套信号变送器FSC(0-5V)，出厂前会标定好，力值与输出电压的对应关系**是0-50N拉力对应0-5V电压输出，即0V对应0N，1V对应10N拉力，5V对应50N拉力，以此类推
