| 产地 | 宁波 |
|---|---|
| 工作电流 | 0.5A |
| 工作电压 | 380V |
| 极数 | 3P |
| 适用电机功率 | 35W |
| 外形尺寸 | 106*86.5*40 |
| 温控范围 | -25℃～+55℃ |
| 操作方式 | 全自动操作 |
| 品牌 | 飞纳得 |
| 型号 | B60Z |
| 加工定制 | 否 |
| 质量认证 | CE |
功能介绍

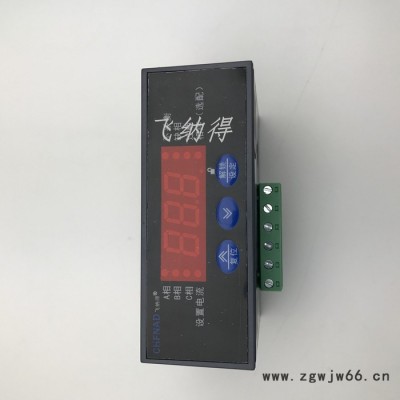

·电流显示：在正常工作状态下（待机）循环显示三相电流值，切换间隔为3秒钟，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。
·过载保护：当检测到任何一相电流超过所设定的整定电流时，保护器断开负载。
·缺相保护：当检测到ABC三相电流任一缺失时，保护器断开负载。
·不平衡保护：例：A相20A,B相25A,C相22A,不平衡值=（25-20）÷25x**=20%。当检测值超过设定值，保护器动作，断开负载。
注意：如果选择00关闭不平衡保护时，不平衡值超过50%，触发缺相保护。请谨慎选择00！！！
·错相保护：当保护器检测到相位错误，或者380V电压相序信号断电断线情况下，保护器断开负载。
·延时说明：保护器每一次重新上电，负载端延时输出。
操作指南
·解锁：按住“设定/解锁”键保持3秒，亮起，此时进入设置参数状态。
·参数设置：继续按“解锁/设定”键，将在各个参数间切换，按“+”“-”键来调整参数值的大小。例如：屏幕显示H30，H是参数（电流不平衡设置），30是该参数值。
| 参数代码 | 参数名称 | 范围 | 出厂设定 |
| “设置电流”亮起 | 过载保护电流值设定 | 2A~99A(过载电流设定值一般设置为大于相显示电流5~10A，以实际为准) | 30.0A |
| F | 上电延时时间设定 | 上电延时0~9.9分可调(0.1分=6秒) | 0.0分 |
| H | 不平衡值设定 | 0~40%(选择0时，为关闭不平衡保护功能) | 30% |
| C | 跳过启动电流设定 | 1秒~29秒 | 5秒 |
| d | 过载保护延时设定 | 1秒~29秒 | 3秒 |
| P | 自动复位次数 | 0~99次（0=关闭自动复位） | 3次 |
| L | 自动复位间隔时间 | 1~99分钟 | 3分钟 |
·保存参数：设置好参数后，保持12秒无任何操作，显示屏恢复到待机界面，那么参数被保存成功。
·查询参数：锁定状态下，点按“解锁/设定”键能依次查看每个参数。
