| 产地 | 韩国 |
|---|---|
| 产品别名 | 限位开关 |
| 用途 | 信号反馈 |
| 品牌 | APL-210N、韩国原装进口apl-210n限位开关、阀位反馈指示器 |
| 型号 | APL-210N |
| 加工定制 | 否 |

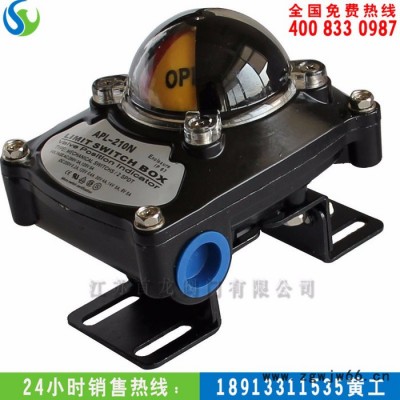

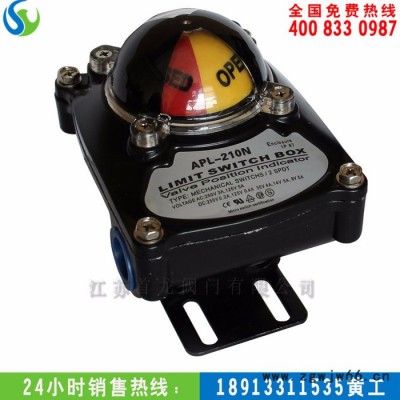

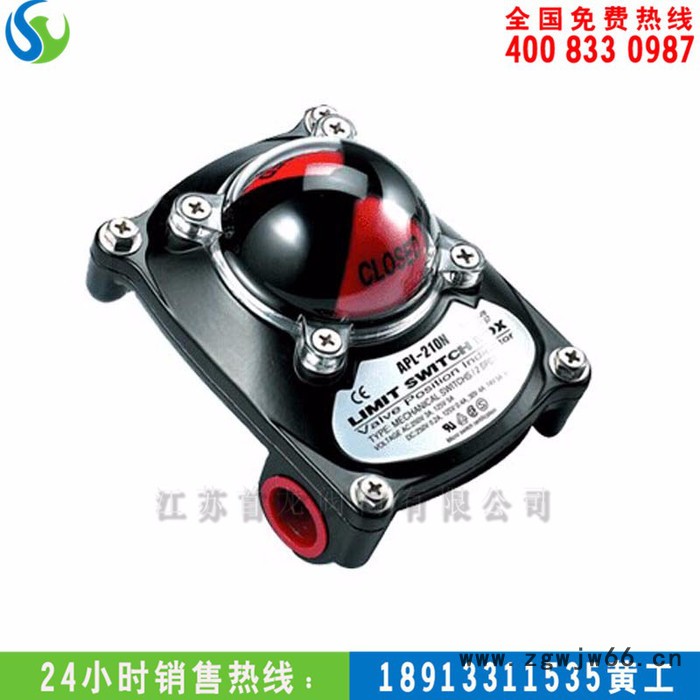

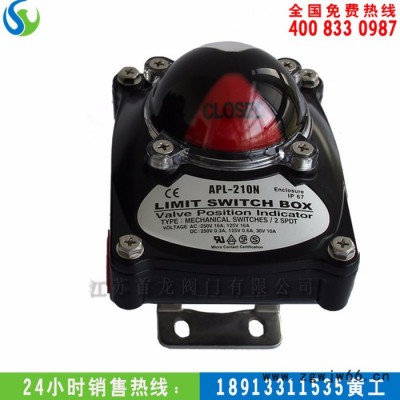

APL-210N产品信息
概述
阀门限位开关是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被远程控制器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。
参数
★ 防护等级:IP67/NEMA4&4X（标准） IP68（选项）；
★ 外壳设计坚固紧凑；
★ 开关位置可由指示器清楚辩识；
★ 双线接口:双1/2NPT管接口（标准）／M20,PG13.5,PF1/2”,PT1/2”（选项）；
★ 接线端子:8点（0.08-2.5mm2）；
★ 防脱螺栓；
★ 安装方便，不锈钢主轴连接部分及安装支架均符合NAMUR标准。
特性
★ 压铸铝合金壳体，粉末涂层，坚固漂亮的设计；
★ 三维位置指示器能够清楚的显示阀门所处的位置；
★ 快速装置凸轮，可调节凸轮通过花键和弹簧安装，开关凸轮的位置不用工具即可进行快速调整；
★ 双线接口（APL-5N 弹簧式螺栓）；
★ 防脱螺栓，拆装时螺栓附在上盖上不会脱落，APL-5N 弹簧式螺栓；
★ 安装方便，不锈钢主轴连接部分及安装支架，均符合NAMUR标准。
技术要求
| 防护等级 | 防水 IP67 |
| 环境温度 | -20℃~80℃ |
| 接线 | 2×NPT1/2、PF1/2”、M20、PG13.5 |
| 端子 | 8（0.08-2.5mm2） |
| 位置指示 | 关：红、开：黄 |
| 开关 | 机械开关×2接近开关×2 |
| 外部涂层 | 聚酯涂层(黑或其它) |
| 转轴 | 标准轴(17MM)、加长轴（根据要求） |
机械开关
| 标准防护 | IP67,可选IP68 |
| 标准开关 | SS5GL(OMRON)2SPDT开关(选项:SPST-NC、SPST-NO) |
| 触点 | 250VAC / 3A、125VAC/5A250VDC/0.2A、125VDC/0.4A、30VDC/4A。 |
| 选项 | SS10GL（OMRON）25PDT开关（选项：SPST-NC、SPST-NO） |
