| 材质 | Q235D |
|---|---|
| 精度等级 | P |
| 种类 | 滑动导轨 |
| 品牌 | 博特 |
| 型号 | KL KT |
| 滑行轨迹 | 直线导轨 |
| 滑块固定方式 | 上锁式 |

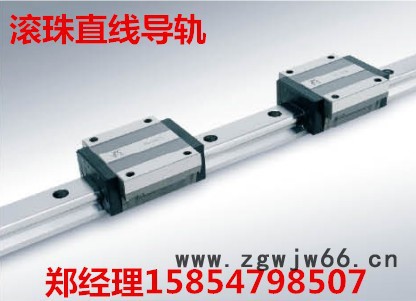

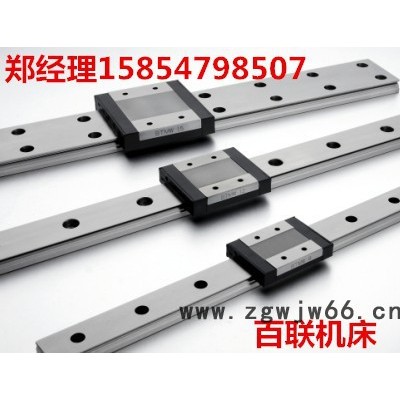

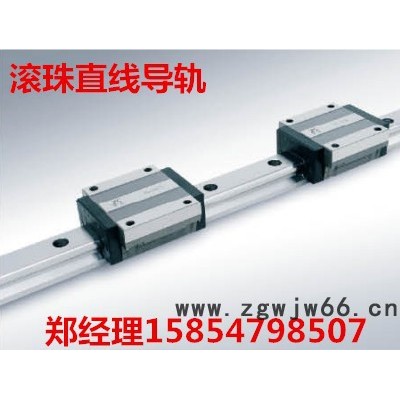

KL KT型滚珠直线导轨副 滚珠直线导轨厂家 滚珠直线导轨价格
KL（四方向等载荷宽型、安装孔为螺孔）
KT（四方向等载荷宽型、安装孔为通孔）
滚动直线导轨副是在导轨与滑块之间放入滚珠，当滑块与导轨有相对运动时，滚珠在导轨的滚道上滚动，滑块与导轨之间摩擦为滚动摩擦，滚动摩擦系数为0.0025-0.0035；
1、滚道度HRC58以上，并经过精密磨削，所以滚动直线导轨副具有高效率；
2、动、静摩擦系数相对较小；
3、摩擦特性好，低速时不爬行；
4、导向精度高；寿命长的优点。
此外，滚动直线导轨副还能够根据需要选择不同种类的预加载荷，刚性高；因此滚动直线导轨副广泛应用于数控机床、精密电子机械、工业机器人等机械产品。
JSA-LG滚动直线导轨副采用四列圆弧轨道，接为45.，接触点处法线的交点位于导轨内侧，调心性好，对安装基面的误差有一定的吸收能力；对较大的预加载荷，也不会引起滚动摩擦阻力的增大，在得到平稳的运动的同时具有较大的刚性。因此，JSA-LG滚动直线导轨副具有上下左右四个方向承载能力相等，刚性高，具有自动调整能力，能吸收安装基面误差，便于设计与安装的优点。
型号 Model | 装配后尺寸 Assembled dimension | 导轨尺寸 Gail dimension | 滑块尺寸 slide dimension | 额定载荷（KN）rated load | 额定静力矩 rated static torque(N*m) | |||||||||||||||||||
H | W | B | H1 | I | F | L0max | d×D×h1 | B1 | K | T | T1 | C1 | M1 | Φ | C2 | L1 | L2 | L3 | C | C0 | MA | MB | MC | |
JSA-LG15 | 24 | 16 | 15 | 15 | 20 | 60 | 1500 | 4.5×7.5×5.3 | 47 | 19.4 | 7 | 11 | 4.5 | M5 | 4.5 | 38 | 57 | 38.8 | 30 | 8.71 | 14.5 | 70 | 70 | 112 |
JSA-LG20 | 30
| 21.5 | 20 | 18 | 20 | 60 | 3000 | 6×9.5×8.5 | 63 | 25 | 10 | 10 | 5 | M6 | 6 | 53 | 74 | 50.8 | 40 | 13.6 | 22.7 | 112 | 112 | 186 |
JSA-LG20C | 90 | 66.8 | 18.2 | 30.3 | 165 | 165 | 278 | |||||||||||||||||
JSA-LG25 | 36
| 23.5 | 23 | 22 | 20 | 60 | 4000 | 7×11×9 | 70 | 29.5 | 12 | 16 | 6.5 | M8 | 6.7 | 57 | 90 | 59 | 45 | 19.6 | 32.6 | 170 | 170 | 280 |
JSA-LG25C | 109 | 78 | 26.1 | 43.6 | 318 | 318 | 522 | |||||||||||||||||
JSA-LG30 | 42 | 31 | 28 | 26 | 20 | 80 | 9×14×12 | 90 | 34 | 12 | 18 | 9 | M10 | 9 | 72 | 97 | 70 | 52 | 27.6 | 34.4 | 311.3 | 311.3 | 546 | |
JSA-LG30C | 119 | 92 | 33.4 | 45.8 | 560 | 560 | 745.2 | |||||||||||||||||
JSA-LG35 | 48 | 33 | 34 | 29 | 20 | 80 | 9×14×12 | 100 | 39 | 13 | 21 | 9 | M10 | 9 | 82 | 110 | 80.5 | 62 | 34.8 | 58 | 536 | 536 | 869 | |
JSA-LG35C | 135 | 105.8 | 46.5 | 77.4 | 810 | 810 | 1300 | |||||||||||||||||
JSA-LG45 | 62 | 37.5 | 45 | 38 | 25 | 100 | 14×20×17 | 120 | 51 | 15 | 25 | 11 | M12 | 10 | 100 | 139 | 102 | 80 | 54.4 | 90.7 | 1100 | 1100 | 1882 | |
JSA-LG45C | 60 | 105 | 167 | 130 | 72.6 | 121 | 1560 | 1560 | 2665 | |||||||||||||||
JSA-LG55 | 70 | 43.5 | 53 | 44 | 30 | 120 | 16×23×20 | 140 | 57 | 20 | 29 | 14 | M14 | 12 | 116 | 161 | 118 | 95 | 78.4 | 131 | 1547 | 1547 | 2580 | |
JSA-LG55C | 199 | 156 | 105 | 174 | 2649 | 2649 | 3950 | |||||||||||||||||
JSA-LG65 | 90 | 53.5 | 63 | 53 | 35 | 150 | 18×26×22 | 170 | 76 | 23 | 37 | 16 | M16 | 14 | 142 | 195 | 147 | 110 | 128 | 213 | 3690 | 3690 | 5540 | |
JSA-LG65C | 255 | 207 | 186 | 309 | 5460 | 5460 | 8788 | |||||||||||||||||
注：1、表中Lomax为单根导轨的最大长度，如需要更长，请客户与我公司联系，另行协商。
2、表中的I根据用户要求可以调整，但最好不要超过表中数值的2倍。
