| 介质温度 | 80（℃） |
|---|---|
| 材质 | 碳钢 |
| 产品别名 | 篮式过滤器 |
| 连接形式 | 法兰 |
| 类型(通道位置) | 二通式 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 压力环境 | 常压 |
| 规格 | DN50-2000 |
| 适用范围 | 广泛 |
| 用途 | 调节 |
| 品牌 | 上海良工阀门 |
| 型号 | SBL34 |
产品简介：

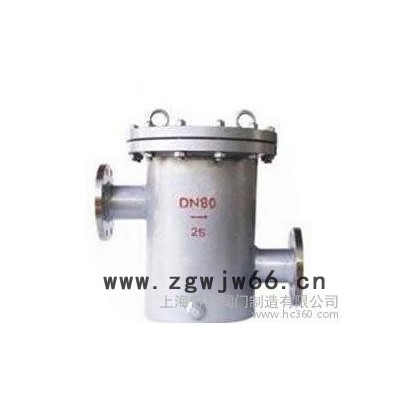

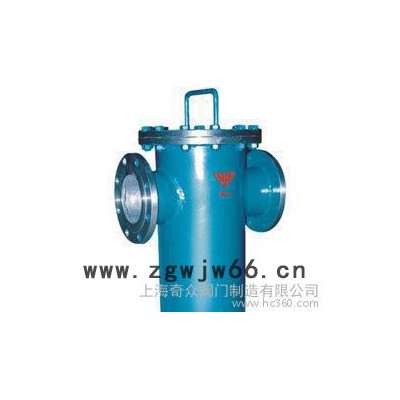

SBL34型法兰连接直通平底篮式过滤器 PN1.6～4.0MPa DN20～250 壳体材料：CS SS
| 公称直径 （DN） | 主要尺寸 | |||||
| φ | L | H | H1 | H2 | W | |
| 20/25 | 115 | 260 | 250 | 150 | 80 | M16 |
| 32 | 160 | 350 | 285 | 180 | 90 | M16 |
| 40 | 219 | 420 | 340 | 230 | 110 | M16 |
| 50 | 219 | 420 | 370 | 280 | 110 | M16 |
| 65 | 219 | 420 | 425 | 285 | 110 | M16 |
| 80 | 273 | 480 | 425 | 285 | 130 | M16 |
| 100 | 273 | 480 | 520 | 365 | 140 | M16 |
| 150 | 273 | 500 | 580 | 380 | 170 | M16 |
| 200 | 325 | 550 | 700 | 460 | 210 | M16 |
| 250 | 425 | 750 | 860 | 625 | 240 | M22 |
