| 结构形式 | 浮动球球阀 |
|---|---|
| 标准 | 美标 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 类型(通道位置) | 直通式 |
| 球阀 | 卫生级快装球阀 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 15~159（mm） |
| 规格 | 304材质-19,304材质-25,304材质-32,304材质-38,304材质-51,304材质-63,304材质-76,304材质-89,304材质-102 |
| 结构类型 | 浮动球球阀 |
| 连接形式 | 快装 |
| 流动方向 | 双向 |
| 驱动形式 | 气动 |
| 适用介质 | 饮料、啤酒、水处理、生物工程 |
| 形态 | 球式 |
| 用途 | 锁闭 |
| 执行质量标准 | 国标 |
| 作用对象 | 流体管道,流体管道 |
| 压力环境 | 常压 |
| 品牌 | MY DREAM |
| 型号 | Q81F-16P |
| 加工定制 | 是 |
| 通道位置 | 直动式 |

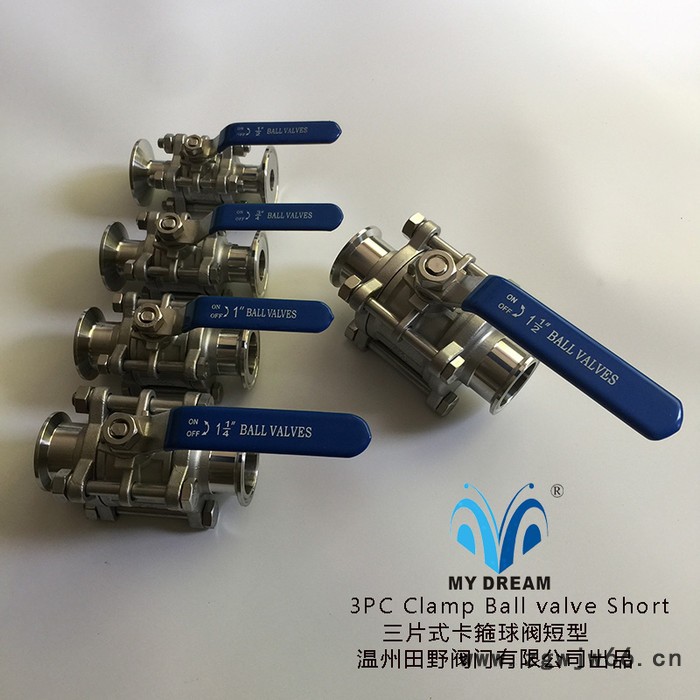

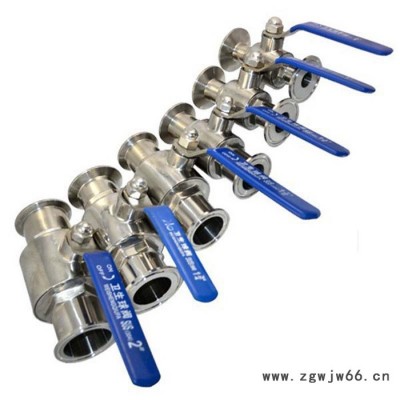

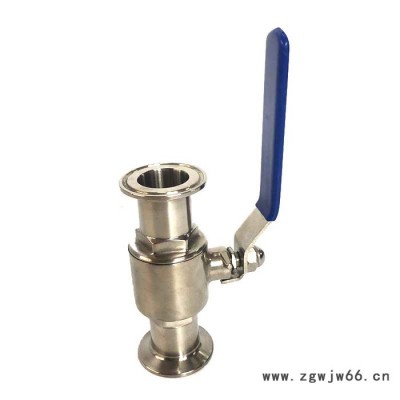

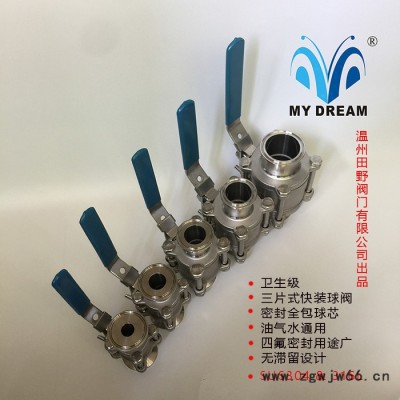

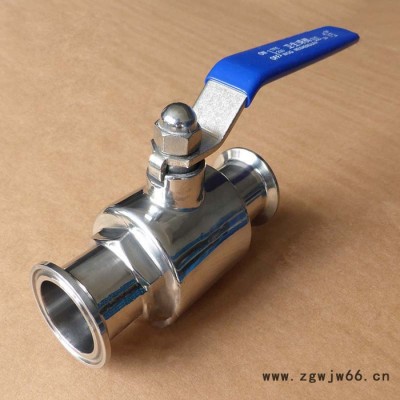

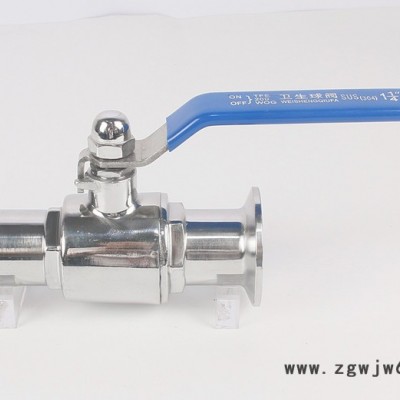

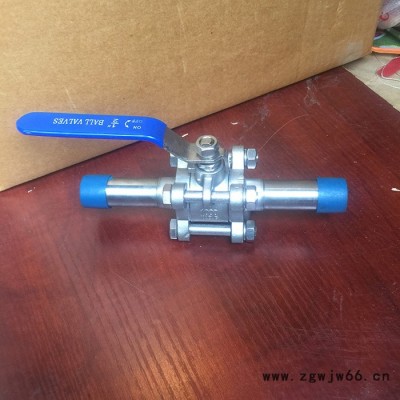

卫生级球阀产品内外用抛光设备处理，达到表面精密度要求,有快装、焊接、螺纹连接方式，广泛用于食品、饮料、药类、乳制品、啤酒以及精细化工。
卫生级球阀系列 标准：ISO、DIN、IDF、SMS、3A等 材质：不锈钢sus304和sus316L 质量：产品内外用抛光设备处理表面精密度要求 密封圈：EPDM、NBR、PTFE 包装：纸箱/木箱包装/塑料 工作压力：1.6Mpa 工作温度：-10℃+150℃ 应用范围：食品、饮料、制药、乳制品、啤酒以及精细化工 对外加工：可以按用户要求来图、来样加工非标产品 重量：以产品理论重量为准 壳体材料：碳钢、不锈钢、合金钢 适用介质：气体、液体、蒸汽等。
技术参数
| 金属材质 | 与产品接触的部件 | 304/304L/316/316L |
| 不与产品接触的部件 | 304/304L/316/316L | |
| 密封材质 | 标配 | EPDM/PTFE |
| 选配 | FPM/PTFE，HNBR/PTFE，Silicone/PTFE | |
| 温度 | 连续工作温度 | -20~+135℃(EPDM) |
| 灭菌温度 | 150℃(max 20min) | |
| 压力 | 工作压力 | 0~5bar(standard) |
| 控制气源压力 | 5~8bar | |
| 表面处理 | 内表面处理 | Ra≤0.8μm |
| 外表面处理 | 亚光 | |
| 连接 | 连接标准 | 焊接端: DIN 11850 系列2 |
| 焊接端: Inch管径标准 | ||
| 连接方式:焊接、快装、螺纹等常用连接方式 | ||
快装球阀,卫生级快装球阀尺寸图:
