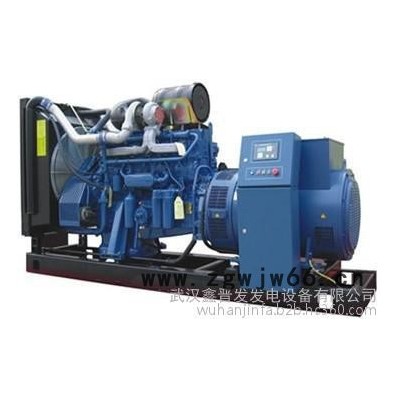

| 外形尺寸 | 3350×1350×1950（L×W×H mm） |
|---|---|
| 机组重量 | 3600kg |
| 燃油消耗（100%负载） | ≤200g/kW·h |
| 噪声（LP7m） | 118dB（A） |
| 供油方式 | 直喷 |
| 调速方式 | 电子调速 |
| 进气方式 | 空空中冷、涡轮增压 |
| 缸径行程 | 144×165mm |
| 气缸数/缸体结构 | 6缸/直列 |
| 排量 | 16.12L |
| 产品认证 | IS9001 |
| 电压 | 900A |
| 频率 | 50 |
| 输出功率 | 500KW/625KVA |
| 相数 | 三相 |
| 转速 | 1500 |
| 品牌 | VOLVO/沃尔沃 |
| 加工定制 | 是 |

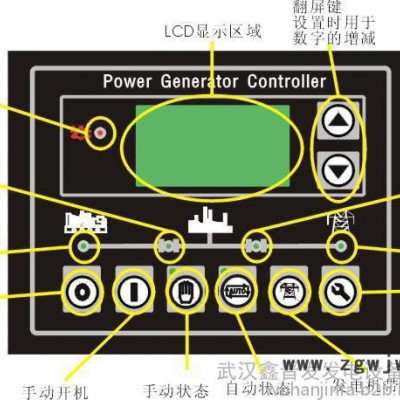

众智HGM6110控制器性能描述性能和特点
用于单机自动化，通过远端开机信号控制发电机组自启停；
其主要特点如下：
Ø 液晶显示LCD 为128x64，带背光，两种语言（简体中文、英文）显
示，轻触按钮操作；
Ø 具有RS485 通讯接口，利用MODBUS 协议可以实现“三遥”功能；
Ø 适合于三相四线、单相二线、二相三线(120/240V)电源 50/60Hz 系统。
Ø 采集并显示市电/发电三相电压、三相电流、频率、功率参数；
市电 发电
线电压 Uab，Ubc，Uca 线电压 Uab，Ubc，Uca
相电压 Ua，Ub，UC 相电压 Ua，Ub，UC
频率 F1 频率 F2
负载
电流 IA，IB，IC
有功功率 PWR
无功功率 PWR
视在功率 PS
功率因数 PF
发电累计电能 kWh
Ø 市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、
过流功能；
Ø 精密采集发动机的各种参量：
温度WT ℃/℉同时显示
机油压力OP kPa/Psi/Bar 同时显示
燃油位 FL 单位：%
转速SPD 单位：RPM
电池电压VB 单位：V
充电机电压VD 单位：V
计时器HC 可累计999999 小时
累计启动次数 **大可累计999999 次
Ø 控制保护功能：实现柴油发电机组自动开机／停机、合分闸(ATS 切换)
及完善的故障显示保护等功能；
Ø 具有得电停机、怠速控制、预热控制功能，且均为继电器输出。
Ø 参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部
FLASH 存储器内，在系统掉电时也不会丢失，控制器所有参数均可以
在前面板进行设置，也可通过编程口用PC 机测试软件进行设置（使
用SG72 适配器）；
Ø 多种温度、压力、油位传感器可直接使用，并可自定义参数；
Ø 多种起动成功条件(转速传感器、油压、发电)可选择；
Ø 供电电源范围宽(8－35)VDC，能适应不同的起动电池电压环境；
Ø 所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提
高了整机的可靠性和稳定性；
Ø 模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，
安装方便。
自起动控制系统说明：
自起动功能控制系统采用微处理器技术，大屏幕液晶（LCD）显示，中英文自由切换界面，操作简单，运行可靠。工作方式、参数设置可从控制器前面板的薄膜按钮来调整，又可使用PC机通过编程接口调整。
一、有自动开机、手动开机、手动停机三种工作模式。
1、自动开机模式下：当远程开机输入有效时，进入“开机延时”，经3-60秒（可设置）自启动机组，升速。
2、手动开机模式下：按手动开机键和起动键，控制器则起动发电机组，自动判断起动成功，自动升速至高速运行。
3、手动停机模式下：按停机键，可以使正在运行的发电机组停机。
二、控制器采用大屏幕液晶（LCD）显示具有“状态”、“参数”、“设置”显示方式
1、在状态设置方式下，由汉字显示当前工作状态和故障报警信息，机组启动、停机、运行等信息。
2、在参数设置方式下，显示机组的工作参数：负载功率、负载电流（三相）、发电机转速、柴油机水温、油压、累积运行时间等信息。
3、显示方式有自动巡显和定显两种，当选择自动巡显时可显示上述参数，选择定显时，可固定显示某个参数。
4、在设置方式下可设定机组工作方式（自动、手动、停机）和控制参数。为避免无关人员任意修改控制参数，对控制参数设定必需输入密码后，才可进行。用户可设定的控制参数有：启动时间（3-60）秒、启动次数（1-10）次、高速暖机时间（3-3600）秒、机组停稳时间（0-120）秒、电池过压阈值（12-40V）、超频阈值（0-75.0Hz）、温度过高阈值（80-140℃）、油压过低阈值（0-400）kPa、单相/三相输入选择（0三相四线、1单相二线、2二相三线）等，共50种参数设置。
