| 产地 | 山东 |
|---|---|
| 电源 | 220V |
| 类型 | 电动转向 |
| 执行质量标准 | 国标 |
| 品牌 | 安智 |
| 型号 | anz-073EV |
| 加工定制 | 否 |

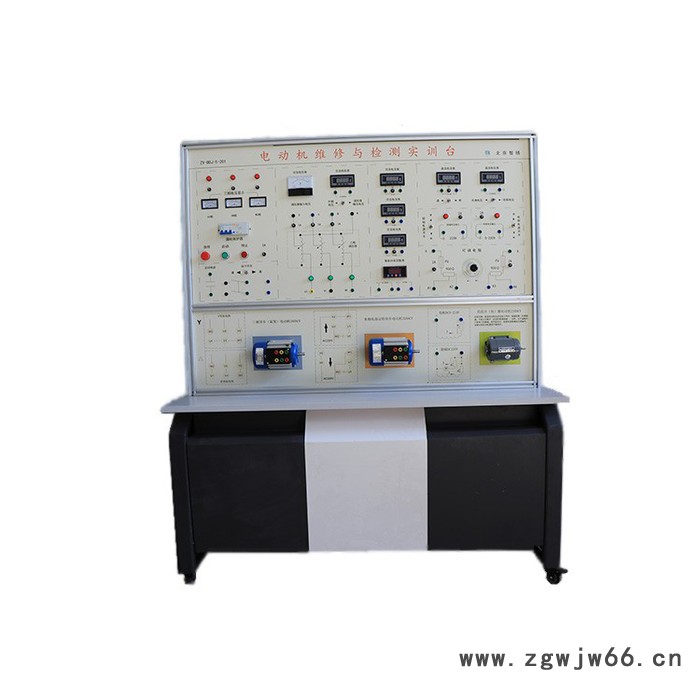

电机维修检测实训台
一、 产品介绍
电机维修检测实训台是单相电容运转异步电动机和三相鼠笼异步电动机、直流并激电动机的检测维修和电机出厂检测的实训平台，可对学生在电机检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程。
二、技术参数
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1300mm×750mm×1300mm
三、电机变压器维修及检测实训装置的配备
主控功能板
（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。
（2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。
（3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。
（4）直流电源部分：
220V/0.5A直流电源一组，还有短路保护功能。
0～250V可调直流高压电源一组，带有过压保护及短路保护功能。
、
四、电机变压器维修及检测实训装置实训项目
（一）单相变压器修理及测试
1．直流并激电动机拆除前的数据记录与计算
2．直流并激电动机的拆除
3．直流并激电动机绕制
4．直流并激电动机的组装
5．绝缘电阻测试
6．直流电阻测试
7．直流并激电动机空载
8．直流并激电动机短路
（二）单相电动机修理及测试
1．单相电容运转电动机拆除前的数据记录与计算
2．单相异步电动机的拆除
3．单相电动机绕组绕制
4．单相变压器的组装 5．绝缘电阻测试
6．直流电阻测试
7．单相异步电动机空载
8．单相异步电动机短路
（三）180W三相鼠笼式异步电动机的修理及测试
1．三相鼠笼式异步电动机拆除前的数据记录与计算
2．三相鼠笼式异步电动机的拆除
3．三相鼠笼式异步电动机绕组绕制
4．三相鼠笼式异步电动机组装
5．绝缘电阻测试 6．直流电阻测试
7．三相鼠笼式异步电动机绕组首末端判别
8．三相鼠笼式异步电动机空载
9．三相鼠笼式异步电动机短路
