集成电路(IC) TB6600HG(O) 步进电机驱动芯片

产品价格￥14.00元/pcs

产品品牌未填

最小起订≥1 pcs

供货总量15300 pcs

发货期限自买家付款之日起天内发货

浏览次数883

更新日期2021-12-17 01:44

诚信档案

北京芯时代电子科技发展有限公司

+ 加为商友发送信件当前离线

会员级别：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码北京芯时代电子科技发展有限公司

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

北京芯时代电子科技发展有限公司

联系人：李工(先生) 经理

联系固话：

联系地址：中国北京通州区通州区云景东路432号隆孚大厦09-06室

【友情提示】：来电请说明在中国五金交电网看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	北京
起订：	≥1 pcs
供货总量：	15300 pcs
有效期至：	长期有效
产地：	日本
封装：	HZIP25-P-1.00F

详细说明

产地	日本
封装	HZIP25-P-1.00F
类型	驱动IC
批号	2015+
品牌	TOSHIBA/东芝

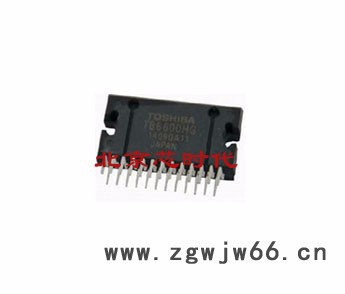

型号	TB6600HG(O)

TB6600HQ/HG东芝上市产品**
【产品名称】步进电机驱动IC
【产品封装】 HZIP25
【生产厂家】 TOSHIBA
【产品说明】 PWM斩波型双极性步进电机驱动器IC TB6600HQ/HG是一个单芯片PWM斩波型双极性正弦步进电机微步驱动。可控制2相步进电机正向和反向旋转，带有1-2相， W1 -2相2W1 -2相， 4W1 -2相励磁模式。只需时钟脉冲信号可以驱动两相双极型步进电机实现低振动，高效率工作。【产品特点】 ?单芯片双极性正弦微步步进电机驱动器 ? BiCD 0.13 nm工艺 ?高达50V耐压 ?导通电阻（上+下） = 0.4 Ω ?正向和反向旋转控制 ?5种细分模式可选（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步） ?输出电流： IOUT = 5.0A（峰值，在100ms内） ?额定输出：IOUT = 4.5 A ?封装： HZIP25 - 1.00F ?输入口内置下拉电阻： 100 KΩ ?输出报警管脚电流：Ialert = 1mA ?输出监视管脚（ MO ）：Imo= 1mA ?带有复位和使能引脚 ?带有待机功能。 ?突破传统的单电源供电 ?内置过热保护（ TSD ）电路 ?内置的欠压保护（UVLO）电路 ?内置过电流检测（ ISD），电路 TB6600HQ/HG输出电流设定和保护恢复模式选择： TB6600HQ/HG输出电流的设定方式： TB6600输出大电流大小由Vref(pin5)和采样电阻(Rnf)决定，其公式如下： Io = (1/3 × Vref) ÷ RNF 即：输出电流=Vref(参考电压)÷3÷采样电阻如：Vref=3V，Rnf=0.4Ω，则Io=2.5A 注意：平均电流低于理论计算值，因为步进系统标称的电流值为峰值 RNF(采样电阻)应≥0.2Ω。过热保护和过流保护恢复模式选择： L：闭锁模式---即遇到过热或过流情况，芯片进入保护模式，关断输出。建议使用此模式 H：自恢复模式---即遇到过热或过流情况，芯片保护并自动恢复，如错误状态一直存在，则芯片循环于保护-恢复两种状态，请尽量避免使用此模式 TB6600HQ/HG与TB6560AHQ外形对比 TB6600被认为是TB6560AHQ的升级产品，耐压50V电流大5A，并且加入了过流保护功能，且只需单路电源供电。虽然驱动能力增强了不少，但依托于**的BiCD0.13工艺，TB6600的体积却比TB6560更小。
