| 工作电压 | 220V |
|---|---|
| 工作电源 | 交流 |
| 分类 | 力矩电机控制器 |
| 品牌 | 海富达 |
| 型号 | AA800-TMA-4B |
| 加工定制 | 否 |

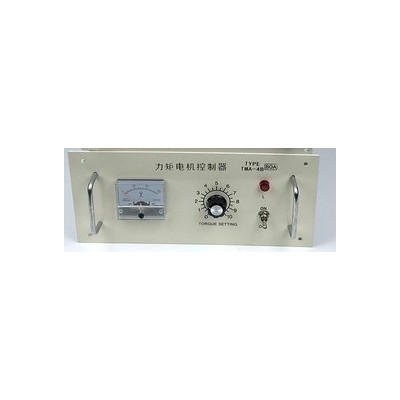

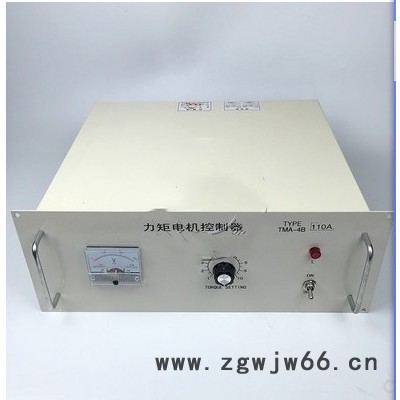

力矩电机控制器 200A AA800-TMA-4B 库号：M32141
本控制器为替代三相自耦式调压器，是控制三相力矩电机的力矩大小和转速快慢。它采用了电子交流技术，交流调压、控制电机输出转矩，以适应实际工况需要。本控制器无触点、全电子化、调节平稳、体积小、重量轻、效率高、安装维修方便、使用寿命长等特点，是目前理想的节能型产品。
工作条件
1. 环境温度-25℃-+55℃
2. 无显著冲击震动处
3. 工作电压：三相交流380V（±10V）
4. 主要频率50-60HZ
5. 空气相对温度≤85%(20℃±5±℃)
主要技术性能
1. 调压范围：0-375V
2. 三相平衡度：≤1%
3. 输出电压：6A-500A
4. 堵转转矩比：10：1
使用方法
1.接线说明，请严格按后盖接线图接线。TMA系列力矩电机控制器有两种接线法，根据用户需要，TMA系列接线，电机不管是Y型或△型，接三相输入、三相输出即可（图二）TMA-1系列电机的线圈接法必须Y型（星型）接法，电机中性点必须接零线，接三相输入，三相输出即可（图3）（两种接线法的线路不一样，性能）
2. 将调速 旋钮旋至零位。
3. 接通总电源，打开控制器开关(指示灯亮)
4. 调节调速定位器旋钮，使电机达到您所需的速度。
5. 调节电位器为线式电位器。
TMA-4B系列控制器一般数据
1. TMA-4B系列控制器外形尺寸（单位：MM）。
2. TMA-4B系列控制器与YLJ系列力矩电机配比表。
注意事项
1. 严禁输出短路。
2. 严禁使用中，总电流过面板标数电流。
3. 接地线要接触良好。
4. 选用时应按电机的大堵转电流值加上适当的余量。
5. 50A-500A有冷却风机，请按接线图标的N接零线。
6. 严禁进水、油污、金属碎屑
