| 材质 | 铝矾土 |
|---|---|
| 产地 | 河南 |
| 导热系数 | 0.056 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 抗压强度 | 50.0 |
| 类别 | 耐火砖 |
| 类型 | 高铝质耐火砖 |
| 形态 | 块状 |
| 形状 | 块状 |
| 种类 | 耐火砖 |
| 芯材 | 高铝 |
| 分类 | 高铝砖 |
| 耐火温度 | 1580-1770℃ |
| 品牌 | 宏瑞 |
| 型号 | 定制 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

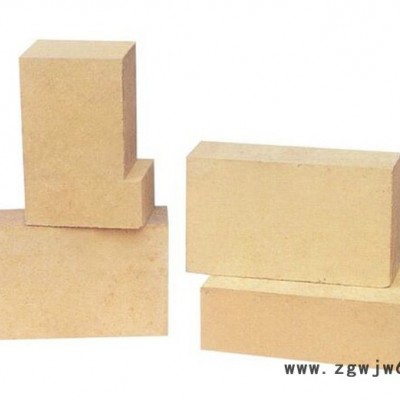

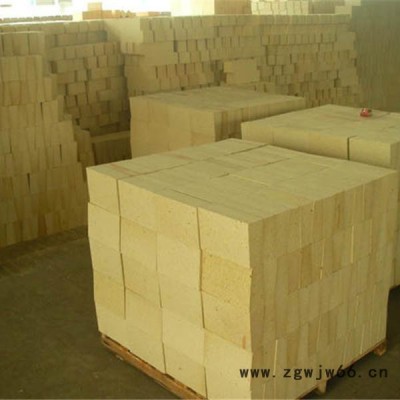

1.产品说明：高铝砖是三氧化二铝(Al2O3)含量高于48%的硅酸铝质耐火材料制品。氧化铝含量在48%以上的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好。
2.产品特性：
1、高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于**耐火材料。
2、因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
3、高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
3.产品用途：用于各种高温窑炉，砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。
4.产品理化指标：
| 项 目 | 指 标 | |||||
| LZ-80 | LZ-75 | LZ--65 | LZ-55 | LZ-48 | ||
| W(AL2O3)/% 不小于 | 80 | 75 | 65 | 55 | 48 | |
| 显气孔率/% 不大于 | 22 | 23 | 23 | 22 | 22 | |
| 常温耐压强度/Mpa 不小于 | 55 | 50 | 45 | 40 | 35 | |
| 0.2 Mpa荷重软化开始温度/℃ 不低于 | 1530 | 1520 | 1500 | 1450 | 1420 | |
| 加热**线变化/% | 1500℃ × 2h | 0.1 ～ -0.4 |
| |||
| 1450℃ × 2h |
| 0.1～-0.4 | ||||
