| 材质 | 粘土 |
|---|---|
| 产地 | 新密 |
| 导热系数 | 0.035 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 抗压强度 | 50.0 |
| 类别 | 耐火砖 |
| 类型 | 粘土质耐火砖 |
| 形态 | 块状 |
| 形状 | 正方形 |
| 种类 | 耐火砖 |
| 分类 | 碱性系列耐火砖 |
| 耐火温度 | 1580-1770℃℃ |
| 品牌 | 永金 |
| 型号 | ntz-01 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

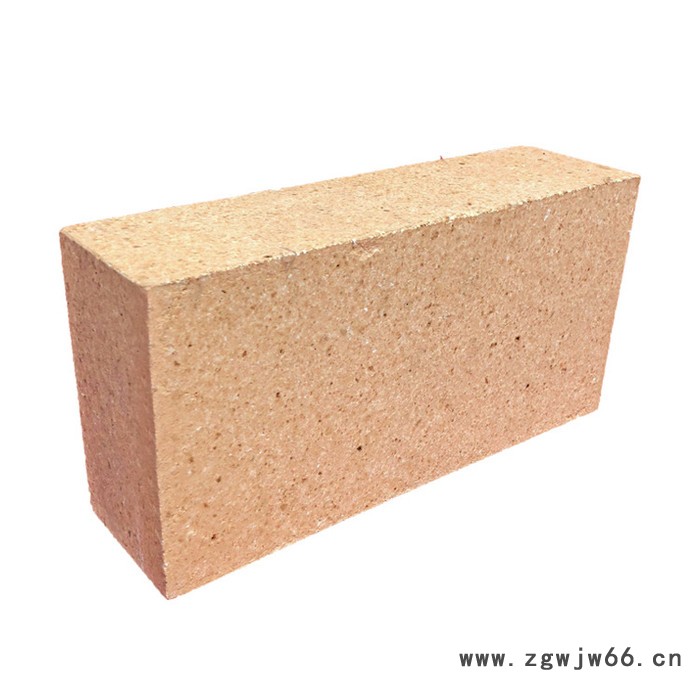

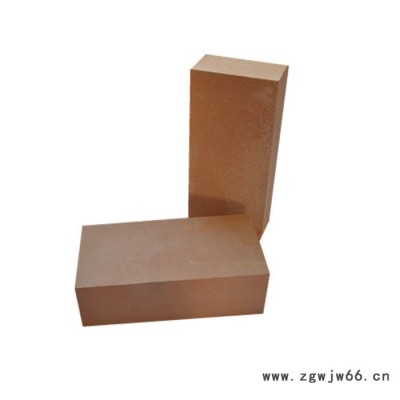

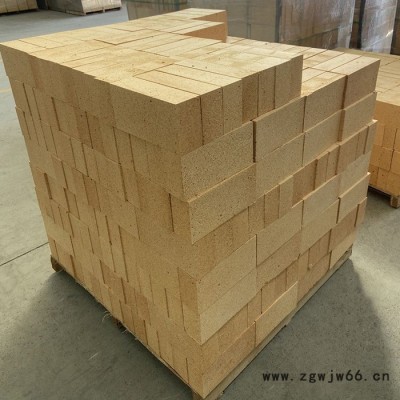

粘土砖
粘土砖是指Al?O?含量为30%一45%的硅酸铝材料质的耐火制品。粘土砖是用50%的软质粘土和50%硬质粘土熟料，按一定的粒度要求和比例进行配料，经成型、干燥后，在1300-1430℃的高温下烧成。
粘土砖的矿物组成主要是高岭石和约6%～7%的杂质（钾、钠、钙、钛、铁的氧化物）。粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石（3Al?O?·2SiO?）结晶的过程。粘土砖中的SiO?和Al?O?在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶周围。粘土砖的耐火度与硅砖不相上下，高达1690~1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近很多的低熔点非晶质玻璃相。
玻璃窑用大型粘土质耐火砖是用于砌筑玻璃窑用的单重不小于50kg的粘土耐火砖。
由于粘土砖的荷重软化温度低，在高温下产生收缩，导热性能比硅砖小15%~20%，机械强度也比硅砖差，所以，粘土砖只能用于焦炉的次要部位，如蓄热室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。
