品牌：正宣（浙江）阀门有限公司
标准：国标
材质：铸钢
起订：1台
供应：99台
发货：10天内
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | H83H |
| 通道位置 | 直通式 |

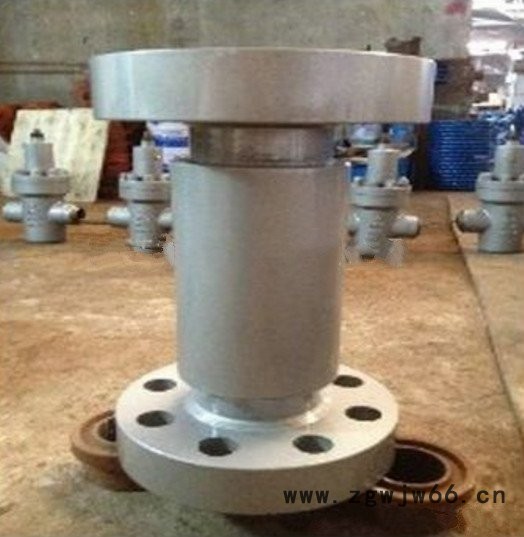

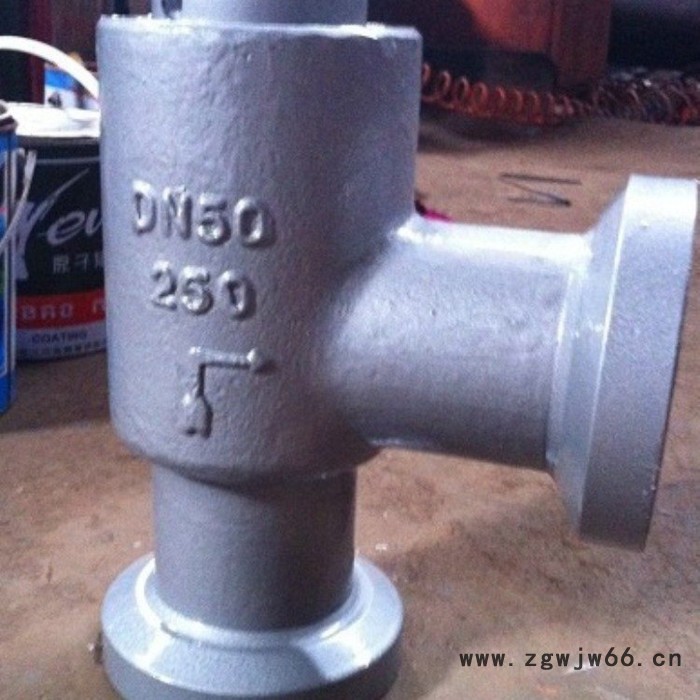

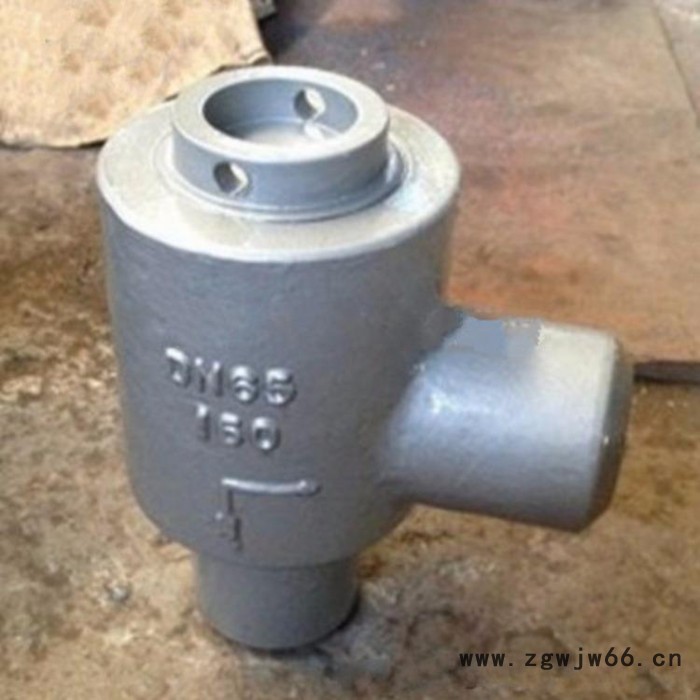

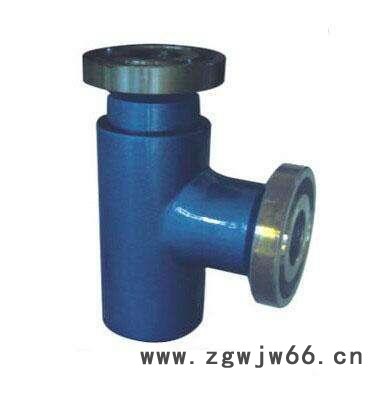

H83H卡箍角式止回阀
产品概述：
H83H卡箍角式止回阀适用于温度不高于120、工作压力不大于40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流高压止回阀本系列阀门采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封性能可靠，经久耐用。阀体及主要承压件均经详细的强度校核，使用安全可靠。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。
结构特点：
采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封性能可靠，经久耐用。阀体及主要承压件均经详细的强度校核，使用安全可靠。 本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀芯而使阀门关闭，阻止介质逆流，起止回作用。
外形及连接尺寸：
| 公称压力 | 公称通径 | 尺寸(mm) | |||
| L | L1 | DO | D1 | ||
| 16 20 25 35 40 | 40 | 265 | 420 | 36 | 60 |
| 50 | 267 | 420 | 45 | 73 | |
| 65 | 295 | 450 | 58 | 89 | |
| 80 | 355 | 540 | 72 | 108 | |
|
|
|
|
|
| |
|
|
|
|
|
| |
| 40 | 265 | 420 | 36 | 60 | |
| 50 | 267 | 420 | 45 | 73 | |
| 66 | 295 | 450 | 58 | 89 | |
| 88 | 355 | 540 | 72 | 108 | |
产品应用：
产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
订货须知：
订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
当使用的场合非常重要或环境比较复杂时，请您尽快提供设计图纸和详细参数，由我们正轩阀门专家为您圣和把关。
订购产品时，请详细填明订货单位、收货单位、付款单位的名称、通信地址、电话、开户行、帐号及代表人。
4.订购本公司产品均实行现款提货或款到付款。
