品牌：正宣（浙江）阀门有限公司
标准：国标
材质：不锈钢
起订：1台
供应：99台
发货：10天内
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 排泥 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | J941X电动直通式排泥阀 |
| 通道位置 | 直通式 |

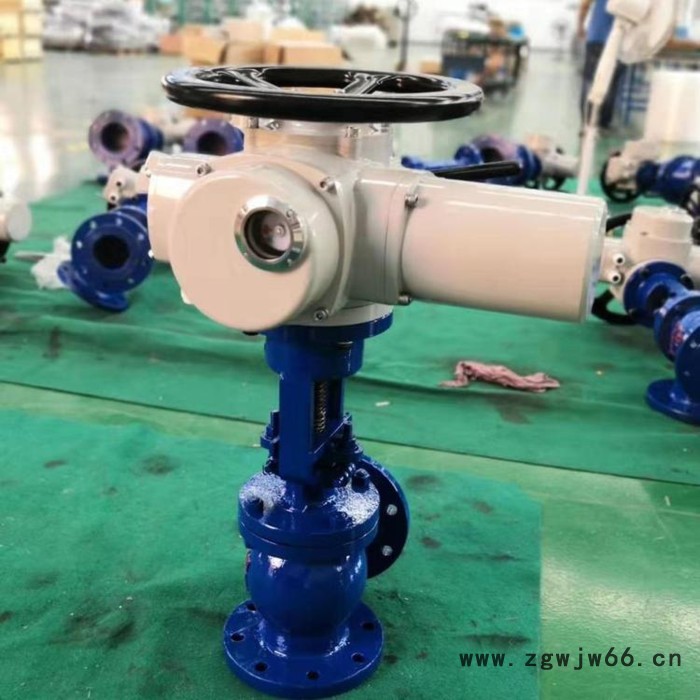

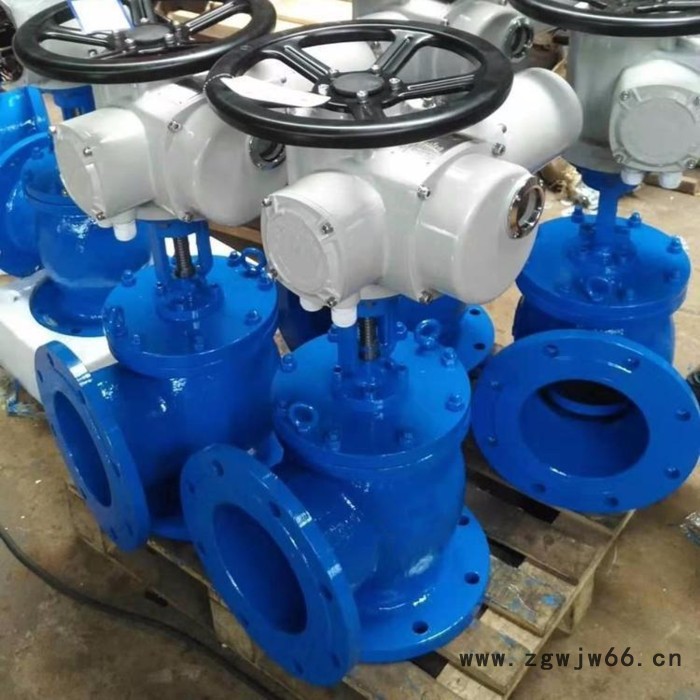

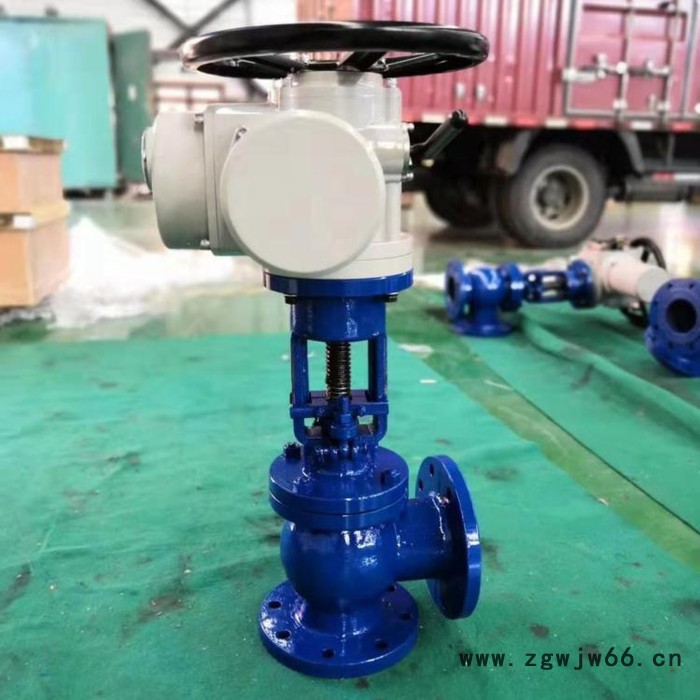

J941X电动直通式排泥阀
产品概述：
电动排泥阀主要供介质为液、气的管路上作截流作用。供各型净化设备及池子外部或管道上作于排泥，排污用。适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙，污物及废水。该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感.润滑,密封性能好，采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制。经久耐用，使用寿命长。
结构特点：
由电磁换向阀、隔膜式压力缸及主阀体三部分组成。只需对电磁换向阀通电或断电便能改变流体进入隔膜上下腔，从面带动阀板升或降，超到主阀体的通断。
工作原理及性能：
J941X电动排泥阀又名电动隔膜排泥阀，由直通式阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，排泥阀当停电时也可用手动开启或关闭，阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
产品应用：
1、供介质为液、气的管路上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥，排污用。
技术参数：
| 压力等级 | 1.0MPa 1.6MPa |
| 电动头电压 | 220V、380V订货时注明 |
| 阀体、支架材料 | 铸铁，球墨铸铁，WCB |
| 阀杆材料 | 不锈钢 |
| 阀板材料 | 球墨铸铁，热合橡胶、WCB热合橡胶 |
| 法兰连接标准 | GB/T 17241.6-98 |
| 试压标准 | GB/T 13927-92 |
连接尺寸：
| DN | L1 | L2 | H | D | D1 | Z-фd |
| 50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
| 80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
| 100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
| 150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
| 200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
| 250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
| 300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
| 400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
