1020聚氨酯保温材料保温规范

1020聚氨酯保温材料保温规范

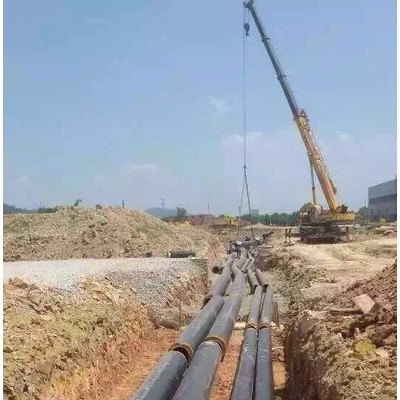

    一、在设计和施工中，一定要真正理解供热管道直埋敷设方式分为有补偿直埋敷设及无补偿直埋敷设两种方式，确实掌握两种方式各自的工作原理，特点及其应用场合，以便在设计上合理选用，施工上安全、可靠、经济。       1．首先要掌握概念：有补偿直埋敷设方式，是通过管线自然补偿和补偿器（如方形和波纹管补偿器）来解决管道热伸长量的，从而使热应力为**小；无补偿直埋敷设，简单地说**是管道在受热时没有任何补偿措施，而是靠管材本身强度来吸收热应力。       2． 无补偿敷设方式的基本原理：在安装管道时，首先给管道加热到一定温度，然后将管道焊接固定，当管道恢复到安装温度时（温度降低），管道预先承受了一定的拉应力。当管道通热工作时，随着温度的升高，管道应力为零，当继续升温时，管道的压应力增加，当温度升到工作温度时，管道的压应力（热应力）仍小于许用应力。这样，管道可以不用补偿装置而正常工作了。这种无补偿方式应用第四强度理论，施工时需要对管道预热，施工比较麻烦，但国内外已有大量工程实践，理论计算可靠，能确保安全。另一种无补偿方式是近几年由我国北京煤气热力设计院提出的计算方法和应力分类采用安定性分析，应用第三强度理论。这种方式充分发挥钢材塑性潜力，施工方便，无需预热。      3．两种敷设埋设深度考虑不同因素。       （1）当确定采用有补偿直埋敷设方式时，埋设深度只考虑由于地面荷载的作用不会破坏管道的稳定便可，从经济、施工方便等方面考虑。当采用有补偿直埋敷设方式时，尽量浅埋，一般覆土厚度大于0．6米即可，且与管径大小无关。         （2）当采用无补偿直埋敷设方式时，埋设深度要考虑管道的稳定要求，稳定性主要与覆土厚度有关，一般比有补偿埋得深，当采用不预热的无补偿直埋敷设管道时**小覆土深度应按《城市热网设计规范》（CJJ34—90）第7．2．15条执行，覆土厚度应与管径大小成正比。        4．设 计中究竟采用无补偿敷设还是有补偿敷设方式，原则是直管道较长，中间分支较少，供热介质不超过100℃时，应优先选用无补偿敷设方式，否则，应考虑有补偿 敷设方式。具体的热网主干线应采用无补偿敷设方式，而分支庭院管网则应采用有补偿敷设方式，但目前有的设计者偏爱有补偿敷设，应提倡优化设计。

    二、

施工前必须对生产预制聚氨酪保温直埋管的厂家进行调研，进场后认真进行检验，对不合格的保温管拒绝使用。        三、在直埋管道施工中，焊接是一项保证工程质量的关键工作。        1．必须是取得合格证书的焊工，方可在合格证书准许的范围内施焊，没有合格证书的焊工**不能参加焊接施工。       2．焊接管接头时，应做好工作坑，且应注意接头打坡口及接头焊接质量。

为建筑保温防水一体化材料，聚氨酯硬泡打破了传统建材功能单一——防水的不保温、保温的不防水，防水层一旦出现渗漏保温层随即失去保温功能的通病。与其他单功能保温或防水材料相比，聚氨酯硬泡具有明显的优势：

1.降低工程造价

据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25%(采用玻璃钢做保护层)和10%(采用高密度聚乙烯做保护层)左右。

2热损耗低，节约能源

聚氨酯直埋保温管其导热系数为:λ=0.013-0.03kcalm·h·oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。再有其吸水率很低，约为0.2kgm2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92%左右。低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道"穿湿棉袄"的状况，大大减少了供热管道的整体热损耗，热网热损失为2%，小于国际10%的标准要求。

3.防腐，绝缘性能好，使用寿命长

由于聚氨酯直埋保温管保温层紧密地粘结在钢管外表面，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，聚氨酯直埋保温管的使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。

4.占地少，施工快，有利环境保护

聚氨酯直埋保温管不需要砌筑庞大的地沟，只需将保温管埋入地下，因此大大减少了工程占地，减少土方开挖量约50%以上，减少土建砌筑和混凝土量90%。同时，聚氨酯直埋保温管加工和现场挖沟平行进行，只需现场接头，可以缩短工期约50%以上。

5.可设置报警系统，自动检测管网渗漏故障，准确指示故障位置并自动报警
