| 动力形式 | 电动 |
|---|---|
| 种类 | 米石输送泵 |
| 额定电压 | 380V |
| 搅拌功率 | 1500W |
| 搅拌轴转速 | 2500r/min |
| 外形尺寸 | 2300*1300*1410mm |
| 卸料方式 | 自动 |
| 品牌 | 新国阳 |
| 型号 | GWJ10-6 |
| 加工定制 | 是 |
| 混凝土机械类型 | 二次构造柱输送泵 |
| 所在地区 | 邢台 |

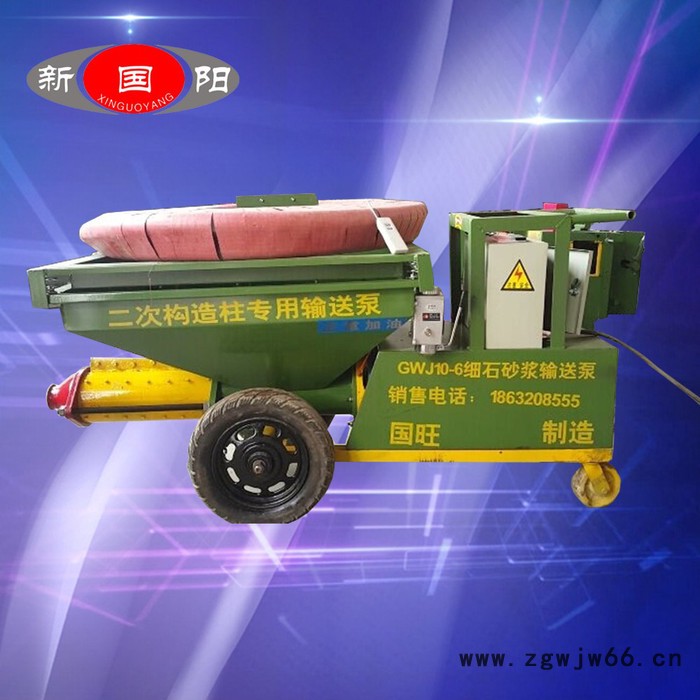

砂浆米石输送泵
一、GWJ10-6型砂浆米石输送泵是我公司近年来不断开发改良研制的新一代小型砂浆米石输送的新产品，本机具有工作压力大、流量大、效率高、操作方便、安全可靠、移动灵活、结构紧凑、易于保修保养等特点。
二、输送泵的用途
1、 在建筑工程中，用于水平垂直输送砂浆或米石浇注等。
2、 在化工部门及造纸行业中，输送浆原料及废料。
3、 在火力电厂用于输送粉煤灰浆。
4、 在国防及人防工程、矿山坑道施工中用于灌浆护坡。
5、 在公路路面维护中，用于水泥路面塌陷的牙将填充。
6、 在预应力构建工程中，用于砂浆注入扩张等。
7、 在水利工程中，用于加固打坝。
8、 在冶金、钢铁及其他行业中用于维护高炉及其它设备的浆液灌输。
三、输送泵的技术参数
| 1 | 最大输送量 | 6m3/h |
| 2 | 砂浆水平输送距离 | 60m |
| 3 | 砂浆垂直输送距离 | 30m |
| 4 | 米石混凝土水平输送距离 | 40m |
| 5 | 米石混凝土垂直输送距离 | 20m |
| 5 | 最大输送砂浆比 | 1:2 |
|
|
|
|
| 6 | 主机动力 | 7.5KW |
| 7 | 整机重量 | 230Kg |
| 8 | 外型尺寸(长×宽×高) | 1850×550×1000 |
四、砂浆米石配比
砂浆输送材料，应选用中砂1mm一下砂粒质占总砂量的60%以上最大砂粒直径不超过10mm,灰浆稠值不小于80cm并搅拌均匀、坍落度190左右。
工作砂浆混泥土的配比可按照下表参考：
| 配合比 | 1:2.5（体积比）或1:3.24：0.97（质量比） | |
| 名称 | 体积数（m3） | 质量（公斤） |
| 水泥 | 0.3664 | 430 |
| 净砂 | 0.916 | 1419 |
| 水 | 0.347 | 347 |
|
|
|
|
| 配合比 | 0.4（体积比）或1:3.24：0.97（质量比） | |
| 名称 | 体积数（m3） | 质量（公斤） |
| 水泥 | 0.4 | 500 |
| 净砂 | 0.5 | 566 |
| 米石 | 1 | 1000 |
| 水 | 0.5 | 500 |
五、输送泵的构造
输送泵有电机、减速机、泵送、电器、机架等部件组成。
六、输送泵的构造及原理
输送泵由电动机通过摆线针减速机链接输送螺旋带动高压定转子输送。
7润滑与操作注意事项
减速机要定期加油、手油泵部位没工作时检查加油。
1、 输送泵使用及注意事项
（1）开机前确保机器放置水平及牢稳。（2）检查减速机是否加注润滑油。
（3）检查各管道及泵是否畅通。
（4）检查电机是否接地转动。
2、启动
（1）先将料斗注入清水开机泵送清洗润湿管道。
（2）再用泵压输送白灰膏或纯水泥浆作为管道润滑，然后在打入较稀的砂浆（稠度在120mm以上），最后在提高到所需稠度（以免管道堵塞，对新管道使用前更重要）。
3、工作中应注意事项
（1）注意电机及工作泵的工作是否正常，发现任何事故后必须立即停机打开检查排除故障。
（2）搅拌后的砂浆泵送前应进行稠度测定，工作中砂浆应不继续搅拌。
（3）停机超过10分钟，或长时间停机时，应立即泵输清水自行清理泵内部及管道直至清洗干净，如超过上述时间应每隔4-5分钟开动一下泵，以缓和砂浆沉淀造成的堵塞。
1、 施工组织配备
施工时，每班可以安排4人协作，并确保楼层与地面工作人员能通过合适的方式快速沟通情况。交接班如需暂时停机，时间不能超过5分钟。
施工组织设备
| 职别 | 人数 | 工作内容 |
| 技术组长 | 1 | 施工组织、处理设备技术问题、巡查管路、协调设备运行于工地建筑施工安排。 |
| 搅拌机操作工 | 1 | 砂浆泵搅拌制备。 |
| 砂浆泵操作工 | 1 | 砂浆泵操作与监视。振动筛进料控制。 |
| 楼层管理员 | 1 | 砂浆泵到达楼层后，负责分流管理。 |
2、 布管方法
砂浆输送管可采用2胶管或钢管。胶管布置比较灵活，安装快捷方便，但泵送阻力较大，胶管价格也较高，承压能力也有限，一般适用于近距离泵送（垂直距离20m以内，水平距离40m以内）。钢管泵送阻力小，价格相对较低，但安装较为复杂。
管道的正确铺设和布置是保证无故障泵送砂浆的先决条件，布管时应遵循以下原则：
(1) 选择管道铺设路线时，要尽量减少管道长度，减少拐弯次数。
(2) 管道必须牢靠的固定住，应安装在易于到达的地方，以便于拆装和维修。
(3) 水平段不易过长，超过30m时，尽量采用斜行布置，以免砂浆沉淀离析。
(4) 采用胶管输送时，布管住意转弯半径不小于1m,保证管路舒畅。
9故障与排除
| 导管堵塞 | 灰浆过稠或搅拌不匀。 砂浆中有杂物、干砂、硬块。 上次用后未清理干净。 停机后长时间未清洗。 开始工作时未用白灰膏润滑。 | 按规定稠度搅拌均匀。 沙土应过筛。 每次用完应清洗干净。 用水将灰沙冲出。 工作前用白灰膏润滑。 |
