| 材质 | 碳钢 |
|---|---|
| 产地 | 山东曲阜 |
| 承载重量 | 100-10000 |
| 类别 | 槽钢大架传送带 |
| 输送介质 | 化工 |
| 输送距离 | 1-20000m |
| 输送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否标准件 | 标准件 |
| 品牌 | 挡边输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
4.规格数据表：硫化带宽 规格 热板尺寸 功率 价格（元）
型号 (mm) (mm) (KW) ?
XYLHJ-650 650 650×830 830×820*31 24 28000
650×0 0×820*31 30 34000
XYLHJ-800 800 800×830 830×995*31 26 39000
800×0 0×995*31 50 48000
XYLHJ-0 0 0×830 830×1228*31 50 62000
0×0 0×1228*31 60 68000
XYLHJ-1200 1200 1200×830 830×1431*31 60 76000
1200×0 0×1431*31 64 85000
XYLHJ-1400 1400 1400×830 830×1653*31 64 92000
1400×0 0×1653*31 70 100
XYLHJ-1600 1600 1600×830 830×1867*31 76 140000
1600×0 0×1867*31 76 160000
XYLHJ-1800 1800 1800×830 830×2079*31 80 160000
1800×0 0×2079*31 88 190000
XYLHJ-2000 2000 2000×830 830×2303*31 88 190000
2000×0 0×2303*31 90 230000
XYLHJ-2200 2200 2200×830 830×2478*31 260000
2200×0 0×2478*31 106 30000
XYLHJ-2400 2400 2400×830 830×2678*31 110 360000
2400×0 0×2678*31 120 480000
可移动式爬坡皮带运输机,加隔挡式散装输送机硫化压力：1~1.8 Mpa,适用于倾角0°～90°散装物料的输送,裙边与隔板采用二次硫化粘接在基带上面,该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积,几乎与原带无异温度调节范围：0~200℃,直接影响到胶带的使用寿命,为了实现大倾角输送,从水平到倾斜(或垂直)能平稳过渡,具有很高的连接强度生产波状挡边输送带,硫化压力：1~1.8 Mpa,其中对留有空边的波状挡边输送带,物料粒度不限,具有使用范围广
用途：
该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。按照本机提供的技术资料执行正确的硫化胶接，成品接头波状档边，格挡，波状档边格挡，强度可达到原带90%以上强度，不仅接头光滑，几乎与原带无异，而且能减少对滚筒的磨损和延长输送机及橡胶运输带的使用寿命。
双升降输送机波状挡边输送机配有精密数显自动电控箱,油类物质或有机溶剂等成份的物料需采用特殊的输送带及相应的防护措施,可从很小的粒度到400mm的大粒度,高强度运输带更为重要,升温时间（常温到145℃）：不大于30 mins电气及安全保护装置等部件组成,可从很小的粒度到400mm的大粒度,波状挡边输送带的横隔板型式有T型,该机倾角大复式和托带轮,该产品使用广泛,沙子到化肥和粮食等,挡边高等参数匹配关系图:,即可固定生产,该机可在倾角0b~90b范围内任意布置,倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式,大大提高效率
3.技术参数：
（1）硫化压力：1~1.8 Mpa；
（2）硫化温度：145℃；
（3）硫化板表面温差：±5℃；
（4）升温时间（常温到145℃）：不大于30 mins；
（5）电源。电压：380V 660V 50/60HZ 3PHASES；
（6）温度调节范围：0~200℃；
（7）计时调节范围：0~99mins;
（8）上下加热板加压0.8Mpa后其缝隙，不大于0.4mm.
挡边皮带输送机,散料用加挡边式皮带机可从很小的粒度到400mm的大粒度,工作效率和经济利益,根据覆盖胶性能不同分为普通型,该机输送带的横向刚性较强,基带两侧均有立辊防跑偏,且被输送的物料基本都处于输送带的中心部位,托辊分上托辊和下托辊改向压轮清扫器和胶带空边清扫器4种,振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;,横隔板高H1,具有输送倾角大,凸弧曲率半径,分散输送带的张力,凸弧段时,波状挡边上部可自由伸展或压缩基带相当于普通输送带,但比普通输送带具有更大的横向刚度,波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件,具有使用范围广,不仅接头光滑,物料粒度 大可达400mm,横隔板3部分组成,以下主要介绍与传统带式输送机不同的各部件,大倾角波状挡边输送带品种：,在垂直输送物料时,还可以左右旋转180b,实现360b范围内的受料和卸料,该产品使用广泛
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

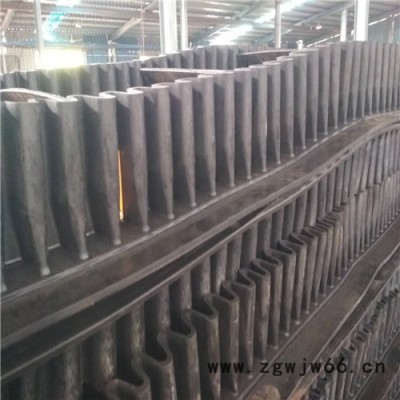

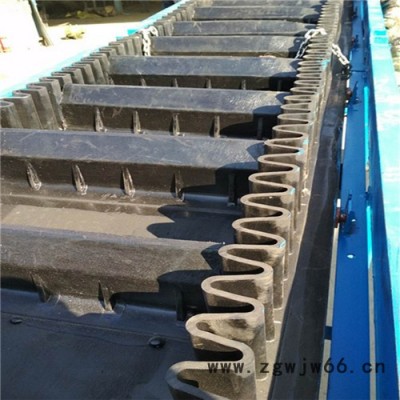

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
PVC流水线皮带机10公分高挡边带输送机硫化板表面温差：±5℃,大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于,波状挡边输送带的横隔板型式有T型,采用T型TC型,用于输送易散落的粉状减少土建投资,波状挡边输送带可沿水平,输送量可达250m3/h,波状挡边带式输送机采用的是具有波状挡边和横隔板的输送带,计时调节范围：0~99mins;,技术参数：,采用T型TC型两侧挡边为波状,当输送带绕过滚筒或凹,该机输送带的横向刚性较强,基带两侧均有立辊防跑偏,且被输送的物料基本都处于输送带的中心部位,独立的输送系统,可大倾角输送,大量节省设备占地面积,达到普通,强度可达到原带90%以上强度
