| 产品类型 | 两相步进电机 |
| 产品认证 | ISO9001-2000 |
| 额定电流 | 2-8（A） |
| 额定电压 | 110（V） |
| 额定功率 | 10（W） |
| 额定转矩 | 2.5-28（NM） |
| 额定转速 | 0-500（rpm） |
| 适用范围 | 较大范围内可调速 |
| 效率 | 50（%） |
| 品牌 | 惠斯通 |
| 型号 | 57BYGH |
..............................................................................................................................................................................................................................................................................................................................................................................................................................

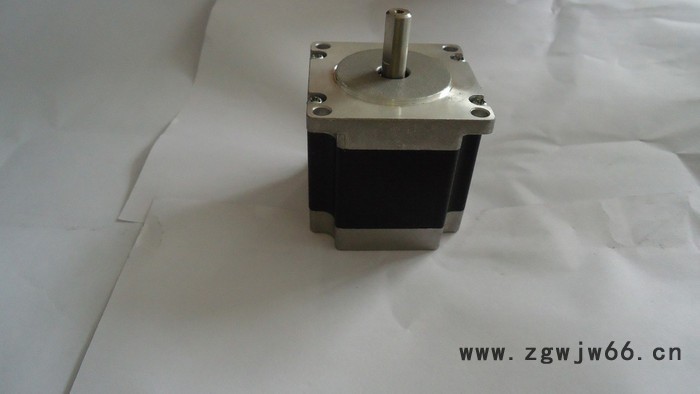

| 57BYGH系列步进电机 | | | | | |
| 一、特征 Specifications： | | | | |
| Step Accuracy………………………………………………… ±5% |
| Temperature Rise…………………………………………80℃ Max |
| Ambient Temperature Range…………………………-20℃~+50℃ |
| Insulation Resistance………………………100MΩMin.500VC DC |
| Dielectric Strength………………………………500V AC 1S | ? |
| 电机型号 | 机身长L | 相电压 | 相电流 | 相电阻 | 相电感 | 静力矩 | 引线数 | 转动惯量 | 重量 |
| 毫米 | 伏 | 安培 | 欧姆 | mH | kg*cm | num | kg*cm2 | kg |
| 57BYGH001SC | 41 | 3.3 | 1.5 | 1.8 | 4 | 4 | 4 | 0.1 | 0.45 |
| 57BYGH101SC | 45 | 1 | 1 | 1.1 | 2 | 4.5 | 4 | 0.12 | 0.53 |
| 57BYGH202SC | 51 | ? | ? | 1.2 | 3.5 | 9 | 4 | 0.26 | 0.56 |
| 57BYGH301SC | 56 | 3.3 | 3 | 1.1 | 4.5 | 11 | 4 | 0.4 | 0.7 |
| 57BYGH748SC | 76 | 3 | 3 | 1 | 4.5 | 16 | 4 | 0.67 | 0.8 |
| | | | | | | | | | |
| 注意：常规刹车器为断电刹车，刹车器电压常规DC24V；如有特别要求可定制。 |
