| 产地 | 广东 |
| 产品认证 | ISO2000 |
| 品牌 | Emerson/爱默生 |
| 型号 | EX5-U21 |
| 加工定制 | 否 |
| 类型:空调用制冷设备 | 别名:电子膨胀阀 |
| 用途:调节制冷剂流量 | 种类:制冷压缩机 |
| 加工定制:否 |
简介
EMERSON的EX5/EX6/EX7/EX8是用于制冷，空调及工业冷却领
域具有**调节制冷剂流量功能的步进电机驱动控制阀。
EX5/EX6/EX7/EX8仅为执行机构，需要控制器/驱动器。
EMERSON提供以下几种不同的解决方案：
·EXD-S 独立驱动过热度控制器
·EXD-U 模拟信号输入通用型驱动模块
·EC3-331 冷库控制器
·其他方案
特点
·多种功能可作为膨胀阀,热气旁通阀,吸气压力调节阀,
冷凝压力调节阀,液位控制器等使用
·全封闭设计
·步进电机驱动
·极短时间内从全关到全开
·高**性
·极长寿命
·完全关闭功能可省去电磁阀
·流量变化呈线性

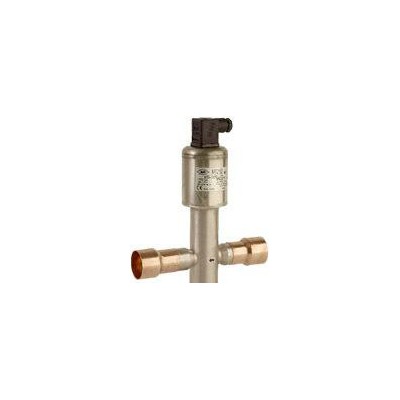

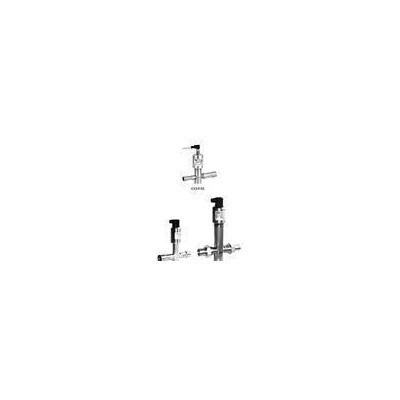

步进电机式电子膨胀阀EX5/6/7/8
·宽广的冷量范围
·连续的冷量调节，在制冷回路中无液锤现象
·电机与阀合为一体，可靠性高
·陶瓷材料的阀板和阀口部件耐磨损
·欧洲**号码No.0743476,美国**号码No.5735501,
日本**号码No.28225789.
·平衡阀口设计
·耐腐蚀的不锈钢阀体
·适用于所有CFCs，HCFCs和HFCs
功能
1）电机
EX5/EX6/EX7/EX8由一个两相的双极步进电机驱动。此电机与其他种类的步进电机的操作特性一样,例如:电机受到来自驱动模块的电脉冲驱
动,可向任意方向旋转。否则电机将保持原位。旋转方向取决于电脉冲的相位,旋转角度的大小取决于脉冲的数量。一个脉冲将驱动电机一步,例
如:转子将移动=1.8。。连续的脉冲将使其不断旋转。转子的驱动轴与一传动轴连接从而把阀芯
组件的旋转运动转为阀板的线性运动。
2）阀体
门形阀板是经特殊设计用于线性流量特性,可在宽广的冷量范围内使阀开启程度与流量呈线性关系。(冷量对应电机步数)阀板和阀口由陶瓷制
成,使其具有**的流量特性,高可靠性,极长的寿命。柔性阀板可以消除由进出阀的压差产生的水平推力对阀芯组件和步进电机轴的影响。
EX5/EX6/EX7/EX8的内部设计是ALCO的**设计。
EX5/ EX6的步进电机满步数为750步,EX7的步进电机满步数为1600步,而EX8的步进电机满步数为2600步。
阀在全关位置的机械止动点做为参考点。通过使阀在机械止动点仍趋向关闭位置并压紧在截断面,可以使控制器复位。例如:通过驱动阀使其走
过的步数超过总步数,可以确定阀完全被关死,这时的参考点是准确的。
选型表格（作为膨胀阀作用
