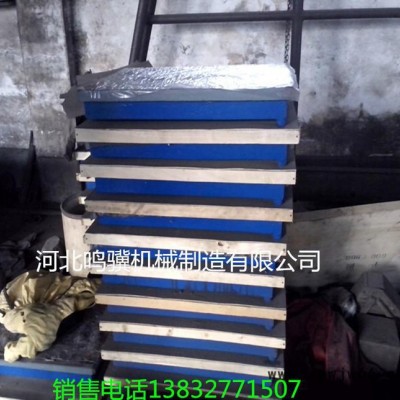

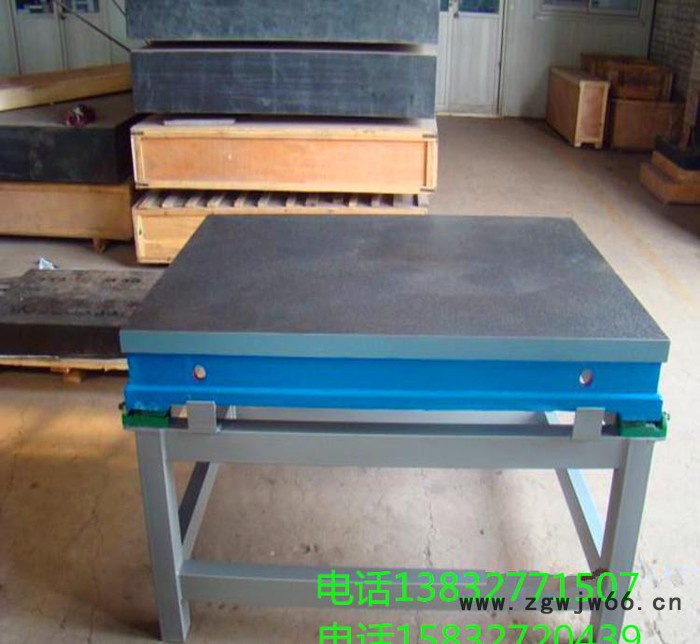

直销钳工检验测量用铸铁平台300- 800 教学用钳工小型铸铁平板

1.平板又称平台，按材质分为铸铁平板和花岗石平板,按用途分为检验平板、划线平板。

　　精度分别为1-3级.是精密加工企业划线，检验的理想工具。

　　铸铁平板与岩石平板的只要区别是其制造所用材料和加工方法不同。

　　铸铁平板是用铸铁材料做成的平板。所用材料为细颗粒的灰口铸铁或合金铸铁。常见加工方法为刮制法，刮研的平板工作面能储存润滑油和容纳微小灰屑在凹坑中，提高了基准体现的可靠性与稳定性。

　　1.铸铁平板划线的基准面：可接工作图的尺寸,进行划线工作。

　　2.高度测量的基准面：将待测物与量表座同置於平台上，进行高度比较测量**可再将其高度与标准块规相比较。

　　3.平行度测量的基准面：固定量表座,然後使量表指针接触在待测物表面 上方,移动待测物,可检查工件面与平板面的平行度。

4.角度测量的基准面：利用平板作基准面,配合正弦杆及角度规,可进行角度量测。

　　5.铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂孔允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。

　　6.在铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板的相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。

　　7.铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板工作表面不应有锈迹、划痕、碰伤及其他影响使8.根据用户要求，在铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。

　　9.平板应采用**细颗料的灰口铸铁或合金铸铁制造。

　　10.平板工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um（按GB 1031－83《表面粗糙度 参数及其数值》）。

　　11.铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板应经过稳定性处理和去磁。

12.铸铁平板、铸铁划线平板、铸铁测量平板、铸铁检验平板工作面的硬度应为HB 170-220。

　　13、铸铁平板在使用过程中，应该避免水滴滴在平台工作面上，以保证平台的工作台精度。













铸铁平台用途：

  1.检验平台：主要用于检验工件误差的基准，检验平板在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的**基准工具。

  2. 装配平台：用于成套产品组装、调试。装配平板上面带有T型槽可以将工件固定在平台上从而使装配精度和效率大大提高，尤其在流水线作业中装配平板作用是不可忽视的。

  3. 焊接平台：焊接平板分为平面焊接平板、T型槽焊接平板、及三维焊接平板，前两种用途大致相同主要作为工件焊接的基准。三维焊接平板是新型焊接工装的配套产 品，主要为疑难焊接、多工序焊接、高精度焊接，三维焊接平板上面均匀分布的有定位孔能轻松的与三维焊接工装快速而**的定位及装夹，平板向四周延伸实现无 限空间焊接，其主要用途是可把多零件的产品以**短速度组装成形，然后再进行焊接从而使工件焊接精度焊接效率提高。

  4.划线平台：主要用于各种零件的平面划线及立体划线，平板本身是很平的一个基准，工件在其工作面上划线可以实现精度高，效率快等。

  5. 基础平台：主要用于大型设备、工件的安装调试以及测量划线。基础平板，多是有单块规格小的平板拼接而成，平台精度高、拼接简单、尺寸可无限延伸等特点使基础平板的应用越来越广泛。

  6. 铆焊平台：上面加工有T型槽，主要用于固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础平台。 焊接平台：适用于各种检验工作，精度测量用的基准平面，用于机床机械检验测量基准，检查零件的尺寸精度或行为偏差，并作精密划线，在机械制造检验中也是不 可缺少的基本工具。

  8.焊工平台：平台平面上划有标志线，是钳工工人用来检验工件，对工件划线时使用的基准标志线，标志线由用户按其使用情况，做出标志线的具体尺寸。

  9.T型槽平台(T型槽平板)T型槽平板又称T型槽工作台，是工业量具的一种，主要用来固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础工作平台。

1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

2、平板的铸造表面应清楚型砂且平整，涂漆牢固。

3、精度等级为0级~3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的距离应不小于80mm。

4、平板应采用**细密的灰口铸铁等材料制造，其工作面硬度应为170~220HB。

5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra**大允许值为5μm。

6、平板应去磁和稳定性处理。

7、平板相对两个侧面上，应有安装手柄或吊环装置的螺纹孔（或圆柱孔），且装置位置的设计应尽量减少因搬运而引起的变形。

8、若平板工作面上设置螺纹孔（或沟槽），其部位应不高于工作面

具体防锈保护方法

  1、涂覆防锈润滑油、封荐防锈油：防锈润滑油常温涂覆，既有防锈性又有滑润性，适用于一般机械设备润滑部位的防锈封存;封荐防锈油室温使用，防锈性能好，油膜薄，用量少，启封方便，是应用**泛的防锈油。

  2、 涂覆置换型防锈油：机械设备及铸铁平台(铸铁平板)、工量具的金属表面容易沾染手上的汗水，汗水中含有氯化钠、乳酸易溶于水，不溶于石油溶剂，常引起指纹 状锈迹。置换型防锈油中表面活性剂的吸附作用很强，迫使水微粒离开金属表面，形成油包水微粒，不再腐蚀金属表面。

  3、 涂覆溶剂稀释型防 锈油：这种防锈油的特点是含有可以挥发的溶剂，涂覆以后溶剂挥发，形成一层均匀的保护膜，保护金属表面免遭侵蚀。应用较多的是硬膜防锈油。溶剂稀释型硬膜 防锈油形成的保护膜有一定的机械强度，不易碎裂、不粘灰尘，防锈性好，可以长时间在室内外使用，适用于大、中型形状简单的设备的防锈保护。因含有挥发性易 燃溶剂，使用时应特别注意防火。涂覆防锈水主要用于短期防锈，个别用于封存。防锈水配制、去除方便，对环境污染小，价格低廉，使用安全性好，是常用的防锈 材料。铸铁的分类环塞规量具弯板量具。防锈水的使用方式多样，包括全浸，冷浸涂、热浸涂和喷淋。使用防锈水以前，金属表面必须清洗干净并干燥，否则，将影 响防锈效果。防锈水只在金属表面留下很薄的一层，具体使用浓度须依据防锈期限、环境状况、季节气候等因素确定。包裹气相防锈纸与放置气相缓释剂二者使用过 程中外包装均须密封，才能保证防锈期限长久，效果可靠.















 一、产品质量承诺：

  1、 产品的制造和检测均有质量记录和检测资料。

  2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

  二、产品价格承诺：

  1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际****产品。

  2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以**优惠的价格提供给贵方。

  三、交货期承诺：

  产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求

  1、产品质量一年三包，终身保修。属于产品质量问题，包修期内，包修、包换、包退，并为客户提供配件供应。

  2、重大设备我公司负责安装调试，现场由总工程师亲自带专业人员上门服务，进行现场安装技术指导，保证产品的正常运行。

  3、坚持用户至上的服务原由，用户在使用过程中，出现质量问题，在接到客户的书面服务要求后，两小时给予答复，如需现场服务，1000公里以内2日内到达服务现场，1000公里以外3日内到达服务现场。

  4、积极配合用户搞好产品的运行和维护管理工作，随时向用户提供成本价格的备件及附售后服务承诺:

  5在保修期内，以下情况将实行有偿维修服务;

  (1)由于人为或不可抗拒的自然现象而发生的损坏;

  (2)由于操作不当而造成的故障或损坏;

  (3)由于对产品的改造、分解、组装而发生的故障或损坏件。

  付款方式

  1、大额合同预付30%，货到验收合格后在付货款的60%，10%质量保证金6-12月付清。

  2、为方便小额合同客户的急需，我公司设立公司法人个人卡号，支付宝账号，我公司即马上发货。

  3、代收款，签订合同后，付货款的10%作为定金，我公司发货，货到后客户马上打款，我公司通知卸货。或者由货运站代收余款。

  4、经双方协商合同签订后，需方可一次性将货款汇往我公司帐户，我公司收到货款后马上发货。

  5、如需其它付款方式双方友好协商!

河北鸣骥机械有限公司，经销铸铁平板，花岗岩平板，精密划线平板，机床铸件，机床垫铁。

公 司主要产品有:铸铁检验平板、划线平板、焊接平板、T型槽装配平台、镗铣机工作台、三座标平台、试验平台、镁铝轻型平尺、铸铁平型平尺、桥型平尺、方尺、 直角尺、机床专用角度尺、检验方箱、划线方箱、磁性方箱、磁性V型架、偏摆检查仪、齿轮跳动检查仪、高精度偏摆检查仪.新型偏摆检查仪.机床检验棒、机床 调整垫铁、机床防震垫铁、阶梯垫铁、等高垫铁.铸铁V型铁、钢件V型架.铸铁弯板、划线盘、圆柱角尺、镀铬千斤顶;花岗石平板、平尺、方尺、方箱.平行 规、花岗石机床导轨、T型槽工作台.三座标测量机构件.花岗石可调支柱、V型块、V型架、花岗石表座等工量具，也可订制各种非标准量具（需用户附图纸);

我公司并承接树脂砂铸造.灰口铸铁件、球墨铸铁件、中锰合金球墨铸铁件、蠕墨铸铁件及铸钢件.汽轮机厂的垫箱、机床厂的床身、立柱、横梁、工作台、变速箱体铸.
