适用对象：其它
性能：其它
起订：1台
供应：20台
| 适用对象 | 其它 |
|---|---|
| 性能 | 其它 |
| 样式 | 其它 |
| 用途 | 其它 |
| 原理 | 其它 |
| 品牌 | 优美特 |
| 型号 | DZ-1 |
| 加工定制:是 | 类型:模具电铸设备 |
| 适用范围:模具电铸成型 | 产品别名:电铸设备 |

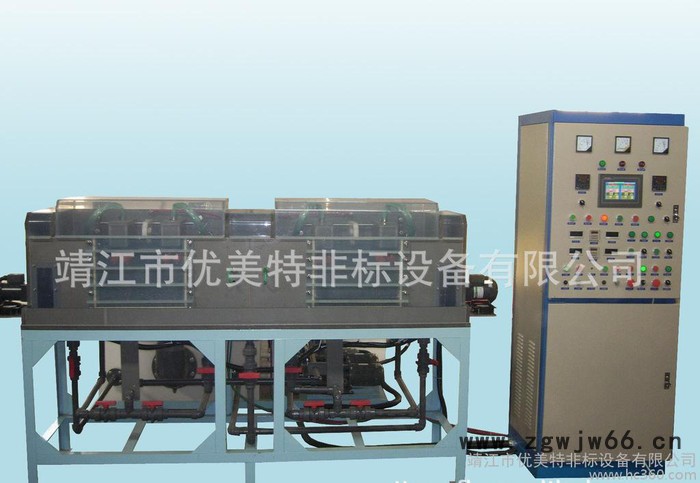

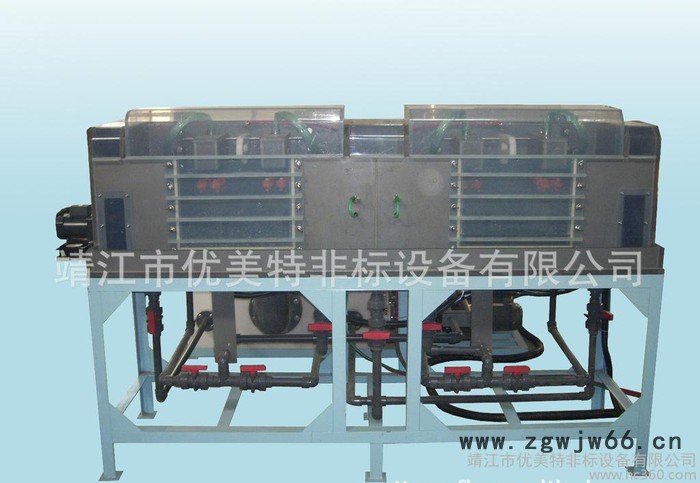

一、整体布置
电铸生产设备由电铸槽、镀液槽、加热槽、镀液过滤机、整流电源及电气控制等部分组成。
二、结构
1、电铸槽采用20mm**PVC板，镀液和加热槽采用15mm纯PP板制作，焊缝饱满美观，经高频电火花检测无渗漏。
2、镀液槽外部有清晰的液位标识。
3、镀液循环采用日益牌耐腐泵，镀液采用三川宏过滤机（流量1m3/h），性能稳定可靠，无渗漏。
4、电加热管为304不锈钢，镀液换热为钛管。
5、所有连接管路均为**UPVC管。
6、电铸槽支架为Q235 L5#角钢，表面处理后涂防锈漆。
三、电气控制
1、整流电源与电控系统布置在一个柜内，下部为高频整流电源，上部为控制系统；
2、控制系统PLC为日本三菱，触摸屏为台湾威伦（或海泰克）5.7″彩色显示屏，主要电气元件为施耐德品牍；
3、电气控制柜，顶部有风扇和照明灯，柜内线号清晰，布线整齐、美观，符合**相关规范和标准要求；
4、温控为日本**数显表，能根据工艺要求方便的设定和调整；
镀液槽配有温显，加热槽配有温控，可根据镀液槽内的实际温度来调整和设定加热槽内的温度；
5、电线截面积合理，发热量小，动力和照明布线美观、防腐，符合**相关规范和标准要求；
四、能耗一览表 总功率：11.15KW
序号 | 名称 | 规格型号 | 数量 | 耗电量（KW） | 备注 |
1 | 整流电源 | 100A/30V | 1 | 3 |
|
2 | 镀液喷淋泵 | 50032 | 2 | 4.4 |
|
3 | 镀液循环泵 | 40022 | 1 | 1.5 |
|
4 | 热水循环泵 | 40022 | 1 | 1.5 |
|
5 | 镀液过滤机 |
| 1 | 0.75 |
|
