结构形式：其他
连接形式：卡套
起订：1个
| 结构形式 | 其他 |
|---|---|
| 连接形式 | 卡套 |
| 品牌 | 日美 |
| 型号 | 消防卡箍蝶阀 |
| 加工定制 | 否 |

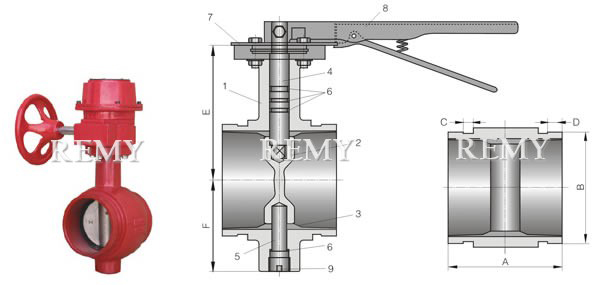

消防卡箍蝶阀
消防卡箍蝶阀
主要零部件材料
| 序号 | 名称 | 国标标准 | |
| 1 | 阀体 | 球铁 | QT450-10 |
| 2 | 阀板 | 球铁 | QT450-10 |
| 3 | 橡胶 | EPDM | |
| 4 | 上轴 | 不锈钢 | 1Cr13 |
| 5 | 下轴 | 不锈钢 | 1Cr13 |
| 6 | O形圈 | | |
| 7 | 定位齿盘 | 碳钢 | 45# |
| 8 | 手柄 | 玛钢 | |
| 9 | 丝堵 | 碳钢 | 45# |
外形连接尺寸
| 规格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
选购注意事项：
本网页所示消防卡箍蝶阀（diefa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美作为上海蝶阀厂家提供的参考，详细的消防卡箍蝶阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
