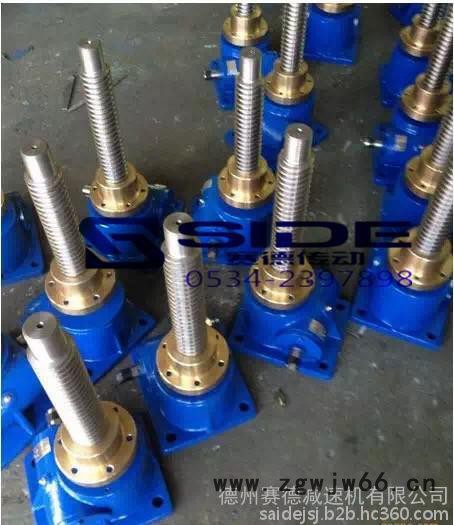

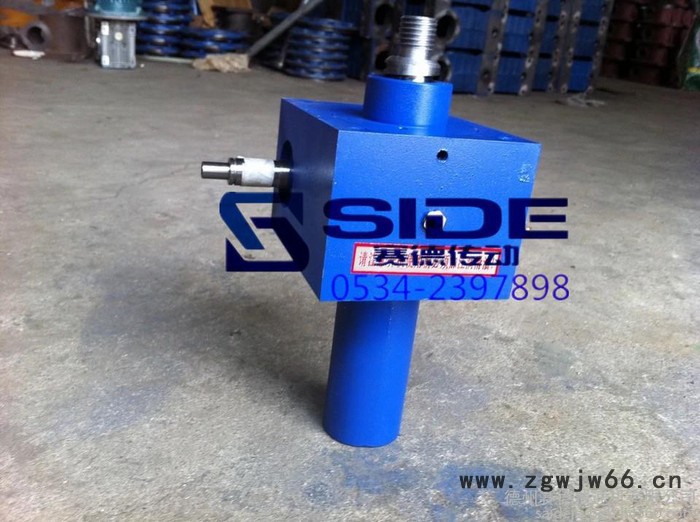

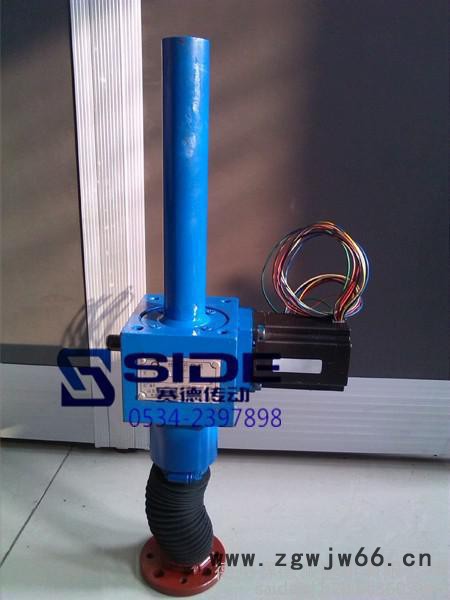

JWB500滚珠丝杠升降机

价格：￥1350.00/台
品牌：SIDE
标准节质量：55
产地：山东
起订：1台
供应：2000台
发货：8天内

标准节质量	55
产地	山东
承载能力	45
唇板厚度	50
电机功率	2.2KW
吊杆额定载重量	120
对重重量	52
额定乘员人数	可订制
额定提升速度	可订制
额定载荷	150
防坠安全器	可订制
高度差	100
工作高度	200
卷扬机额定拉力	120
类型	自动升降台
最大宽度	5.5m
最低高度	1100
是否可定制	是
品牌	赛德
型号	JWB

JWM丝杆升降机/JWB滚珠升降机适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。

JWM丝杆升降机/JWB滚珠升降机原理：
1、滚珠丝杆升降机按照国标GB/T17587.3-1998及应用实例，滚珠丝杆是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等
2、当滚珠丝杆升降机作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

JWM丝杆升降机/JWB滚珠升降机特点：
效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源，就可以产生很大的推动力。
高速化：与梯形丝杆相比，速度有很大的提高，能轻松而调整地运转。
使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。

JWM丝杆升降机/JWB滚珠升降机技术参数：

型号		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大载荷KN		4.9	9.8	24.5	49	98	147	196	294	490
丝杆外径mm		16	20	25	36	45	50	63	85	100
丝杆底径mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
丝杆螺距mm		5	5	8	10	12	16	16	20	24
减速比	H速度	5	5	6	6	8	8	8	102/3	102/3
	L速度	20	20	24	24	24	24	24	32	32
综合效率%	H速度	63	61	62	64	63	63	62	56	60
	L速度	37	34	35	39	43	43	41	34	38
容许输入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空载扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容许输入轴扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大载荷时所需输入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
轴扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
输入轴每回转一圈对应丝	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
杆（活动螺母）轴向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大载荷时容许	H速度	1500	1500	1400	1000	890	500	500	500	400
输入轴回转速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大载荷时丝杆回转扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7
