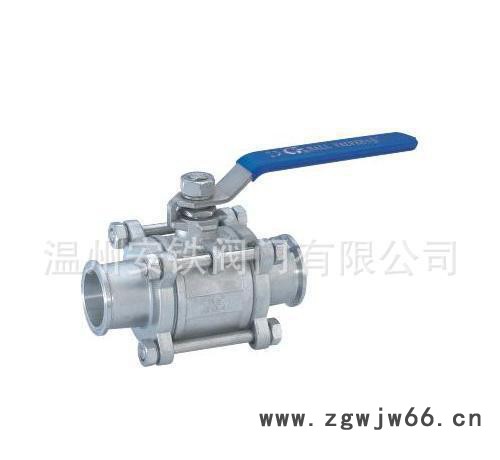

一、Q81F三片式卡箍球阀主要连接尺寸及重量 单位：mm
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | | PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 | | L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 | | D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 | | S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 | | H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 | | T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | | T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - | | E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
二、Q81F三片式卡箍球阀主要零件材料 | 零件名称 | 材质 | | 阀体 | 不锈钢CF8M | | 密封圈 | 聚四氟乙烯PTFE | | 阀盖 | 不锈钢CF8M | | 球体 | 不锈钢SS316 | | 阀杆 | 不锈钢SS316 | | 螺母 | 不锈钢SS304 | | 垫圈 | 不锈钢SS304 | | 手柄套 | 塑料 | | 手柄 | 不锈钢SS304 | | 阀杆螺母 | 不锈钢SS304 | | 填料压盖螺母 | 不锈钢SS304 | | 挂锁装置 | 不锈钢SS304(OQTION) | | 止推垫圈 | 聚四氟乙烯PTFE | | 螺栓 | 不锈钢SS304 |
三片式卡箍球阀适用介质：水、油、气及某些腐蚀性液体（W。O。G） 三片式卡箍球阀适用稳定范围：-20～232℃～350℃ 三片式卡箍球阀公称压力：1.6-6.4MPa
温州安铁阀门有限公司订货须知：
一、①三片式卡箍球阀产品名称与型号②三片式卡箍球阀口径③三片式卡箍球阀是否带附件以便我们的为您正确选型④三片式卡箍球阀的使用压力⑤三片式卡箍球阀的使用介质的温度。
二、若已经由设计单位选定温州安铁阀门有限公司的三片式卡箍球阀型号，请按三片式卡箍球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的温州安铁阀门有限公司专家为您审核把关。 如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
