标准：国标
材质：不锈钢
供应：200套
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | DN15-DN200 |
| 规格 | 1inch |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 油品 |
| 用途 | 安全 |
| 作用对象 | 锅炉 |
| 零部件及配件 | 执行器 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | POV |
| 型号 | Q611F-16P |

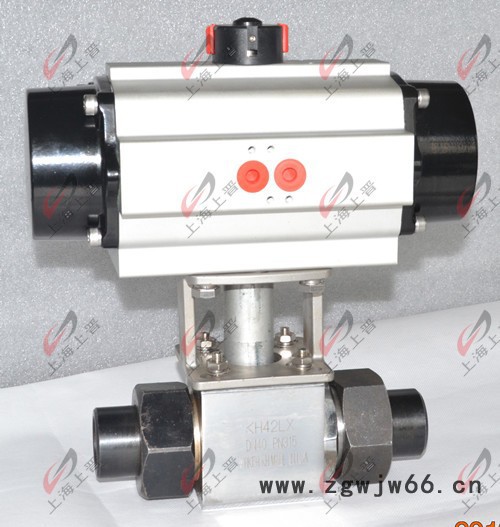

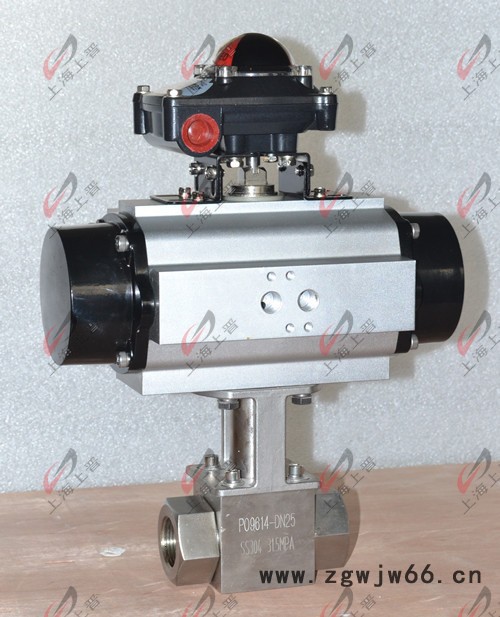

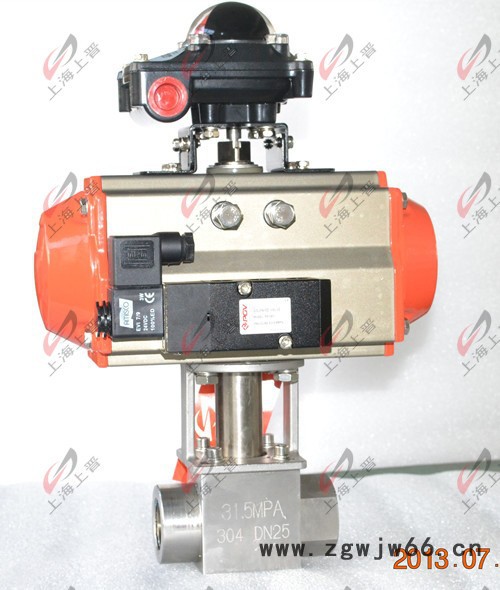

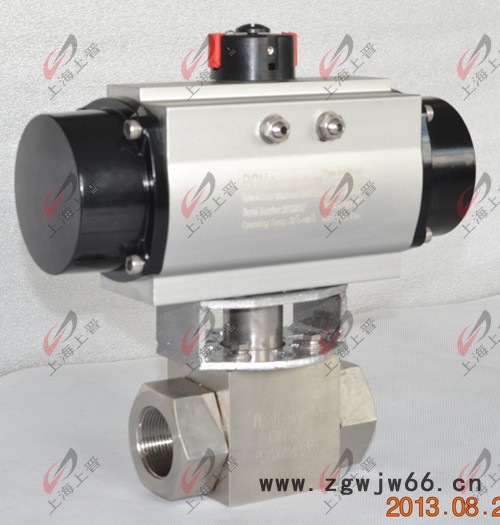

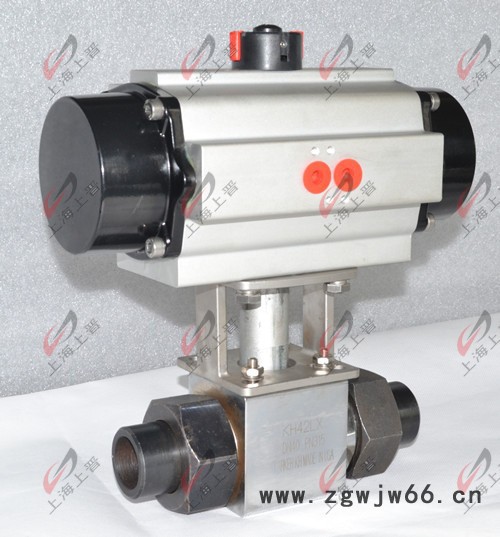

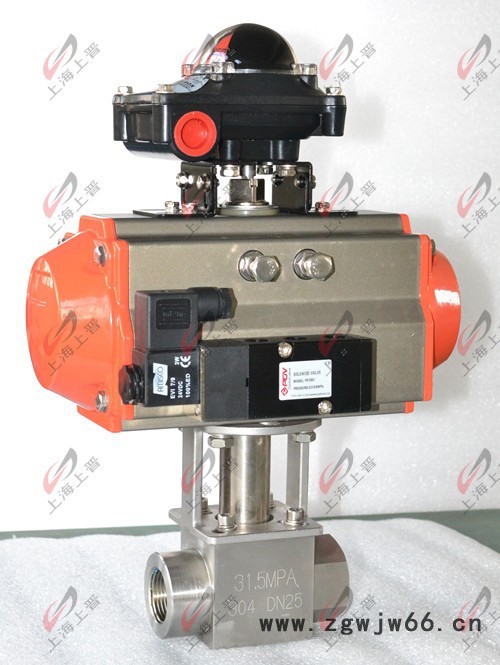

气动高压球阀采用锻造阀体，嵌入式下游阀座，渗碳加硬处理的阀杆，根据材料变化不同可达到单向和双向密封要求。气动执行器可采用双作用和单作用，故障时阀门可以打开、关闭、保持原位。
阀 体
公称通径：DN10-DN50
阀体材质：WCB、304、316、316L
连接方式：法兰、内螺纹
压力等级：PN10.0－50.0MPa
结构形式：直通式、三通T型、三通L型
阀内组件
阀座密封：PTFE
阀芯材质：304、316、316L
阀杆材质：304
适用介质：高压气体、液体、油等
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、 手轮机构、保位阀
电气部分可以选防爆
气动高压球阀尺寸图
DN | 英寸 | 直通式 | 三通 | |||||||||
L | L1 | H1 | P | A | L | L1 | L2 | H1 | P | A | ||
DN10 | 3/8’ | 73 | 35 | 85 | 115 | 158 | 73 | 35 | 37 | 85 | 115 | 158 |
DN15 | 1/2’ | 83 | 37 | 94 | 115 | 158 | 83 | 37 | 40 | 94 | 137 | 177 |
DN20 | 3/4’ | 95 | 45 | 106 | 137 | 177 | 95 | 45 | 52 | 106 | 147 | 196 |
DN25 | 1’ | 112 | 55 | 111 | 147 | 196 | 112 | 55 | 60 | 111 | 165 | 225 |
DN32 | 1-1/4’ | 115 | 88 | 132 | 165 | 225 | 115 | 88 | 95 | 132 | 165 | 225 |
DN40 | 1-1/2’ | 131 | 102 | 140 | 165 | 225 | 131 | 102 | 112 | 140 | 182 | 273 |
DN50 | 2’ | 140 | 113 | 160 | 182 | 273 | 140 | 113 | 125 | 160 | 182 | 273 |
气动高压球阀工作原理图
