产地：深圳
带宽：其他
起订：1件
供应：100件
发货：10天内
| 产地 | 深圳 |
|---|---|
| 带宽 | 其他 |
| 电源电压 | 220V |
| 执行标准 | 国标 |
| 品牌 | 励得数码 |
| 型号 | UB1000 |
| 准入认证 | 3C认证 |

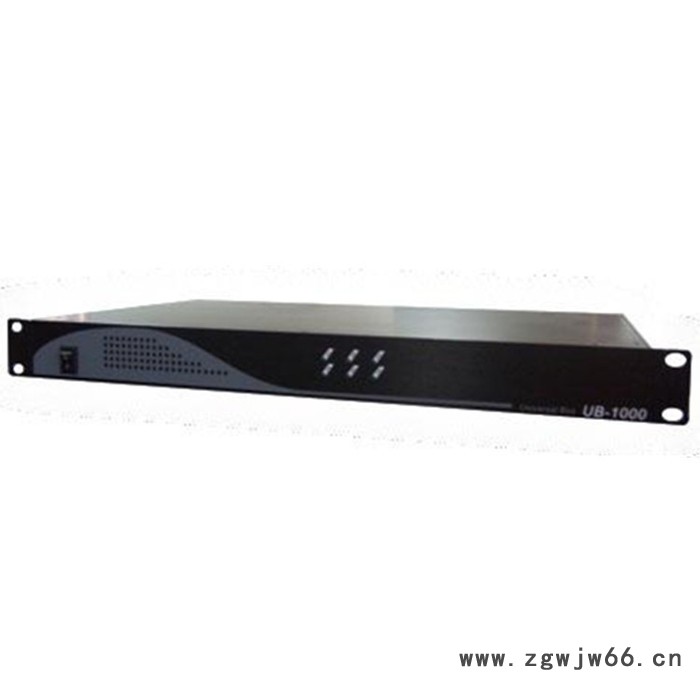

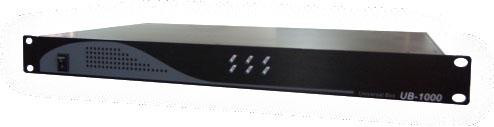

UB1000插板式分配器
采用标准19英寸上架式结构，可安放在标准的19英寸机架上。其前面板上是各路信号输入指示灯，后面板是电源显示和视音频信号接口。
UB1000机箱可以插入VD104系列中任意组合的模块，含模拟、数字、高清、音频板等。可提供双电源，保证长时间可靠工作。独立可更换后接口板，使应用更加灵活。机箱**多容纳6个单槽位模块，符合CE。独特设计的前面板冷却系统为机箱在满负荷工作时提供可靠的冷却，冷却空气可以直接通过机箱的上面和下面进入机箱，并从机箱侧面流出，防止机箱温度过高。
性能特点:
1) 1RU 高、19 英寸宽；
2) 冗余电源，各种状态指示和报警功能；
3) 支持断电直通输入信号功能；
4) 兼容原VD104系列模块；
5) 独立可更换后接口板；
6) 采用前面板冷却系统降低机箱温度；
7) 机箱内模块与备份电源支持热插拔；
8) 提供电源状态与风扇状态指示；
9) 一路HD/SD-SDI输入, 4路输出；
10) 视频输入自动检测和输入状态反馈；
11) 自动电缆均衡；
12) 时钟恢复功能。
数字视频输入接口：
Ø 信号 HD-SDI, SD-SDI
Ø 连接器 BNC(IEC 169-8)
Ø 阻抗 75 欧
Ø 反射损耗 >18 dB 5 MHz to 1.5 GHz
数字视频输出
Ø 输出数量： 4
Ø 信号 HD-SDI, SD-SDI
Ø 连接器 BNC(IEC 169-8)
Ø 阻抗 75 欧
Ø 反射损耗 >18 dB 5 MHz 到 1.485 GHz typical
Ø >15 dB 5 MHz 到 1.485 GHz worst case
Ø 信号振幅 800mV +/- 10%
Ø 直流偏移 0.0 V +/- 0.5 V
Ø 上升下降时间 SD-SDI ：400到700 ps
Ø HD-SDI： <270 ps
Ø 过冲 <10%
Ø 功率 2.2W
Ø 正电流 300 mA
Ø 负电流 0 mA
