品牌：瑞赛威
加工定制：是
材质：FRPP、UPVC等
起订：1个
供应：10000个
| 加工定制 | 是 |
|---|---|
| 材质 | FRPP、UPVC等 |
| 连接形式 | 对夹 |
| 结构形式 | 垂直板式 |
| 适用介质 | 各种高腐蚀化学介质 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 双向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 阀体 |
| 用途 | 截止 |
| 类型(通道位置) | 直通式 |
| 口径 | 50-300mm |
| 公称通径 | DN50-300mm |
| 安装尺寸 | 50-300mm |
| 规格 | DN50-300 |
| 作用对象 | 水、蒸汽、油品等 |
| 品牌 | 瑞赛威 |
| 型号 | D671S-10S |

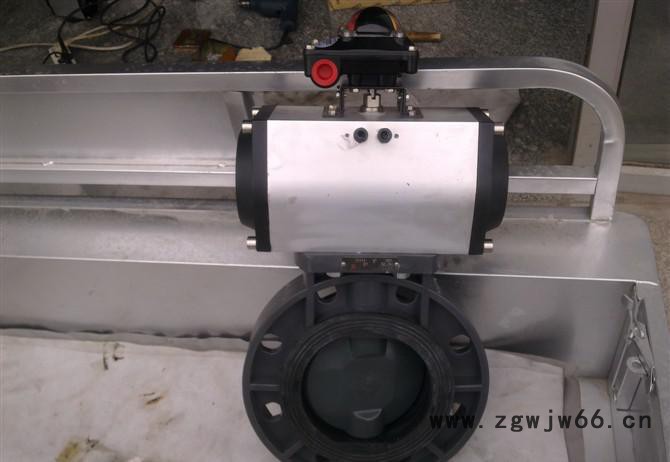

D641气动塑料蝶阀
一、D641气动塑料蝶阀 概述
气动塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱
和化学溶液系统等多个行业，品质得到广大用户的认可。 外型结构紧凑美观 本体重量轻容易安装 耐腐蚀性强，应用范围广 材质卫生无毒 耐磨损、
容易拆卸，维护简单易
二、D641气动塑料蝶阀 主要外形尺寸
通径(mm) | 英寸″ | 尺寸（mm） | ||||||||||
L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN | |||
50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 | |
65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 | |
80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 | |
100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 | |
125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 | |
150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 | |
200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 | |
250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 | |
300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 | |
