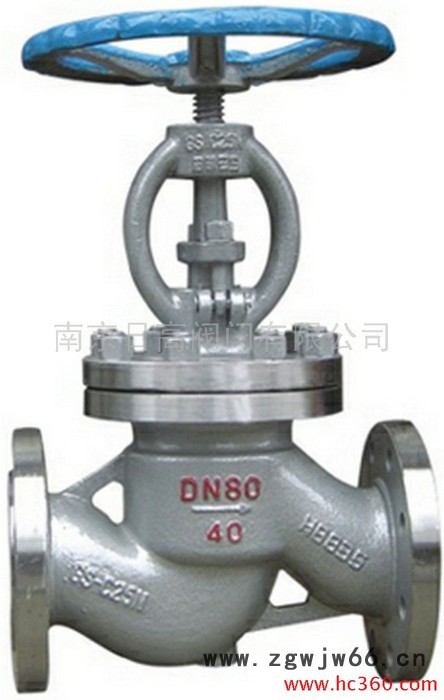

供应日高直通式截止阀

价格：电议
材质：不锈钢
连接形式：其它

材质	不锈钢
连接形式	其它
品牌	日高

直通式截止阀,它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,阻止介质流通。在启闭过程中密封面之间摩擦力小,耐磨,开启高度小,制造工艺性能好等特点。它是工业部门中使用**泛的一种阀门。   特点结构　　与闸阀相比，截止阀的结构较简单，制造和维修都比较方便； 　　密封面不易磨损、擦伤、密封性能较好，寿命较长； 　　启闭时阀瓣行程较小，启闭时间较短。安装尺寸及重量　　

ANSI 150Lb
NPS	2	2-21	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	698	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
D0	200	200	250	250	300	350	450	450	500	600	600	700
Wt	18	30	41	64	86	115	178	268	360	540	760	1050
GB 1.6MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	200	250	250	300	350	350	400	450	500	600	600
Wt	24	30	41	56	90	98	170	350	502	560	750
ANSI 300Lb
NPS	2	2-21	3	4	5	6	8	10	12	14	16
L	267	292	318	356	400	444	559	622	711	762	864
H	400	440	465	565	615	715	930	1010	1230	1450	1645
D0	200	250	300	350	400	450	500	500	500	600	600
Wt	25	30	35	56	96	120	212	330	472	715	920
GB 2.5MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	615	780	950	1120	1250	1380
D0	240	280	320	360	400	400	450	450	500	600	600
Wt	24	30	42	58	90	98	170	350	502	560	750
GB 4.0MPa
DN	50	65	80	100	125	150	200	250	300	350	400
L	230	290	310	350	400	480	600	730	850	980	1100
H	410	445	480	525	545	690	830	975	1120	1300	1425
D0	240	280	320	360	400	450	560	640	720	800	900
Wt	24	30	42	58	90	125	173	491	705	930	1234
