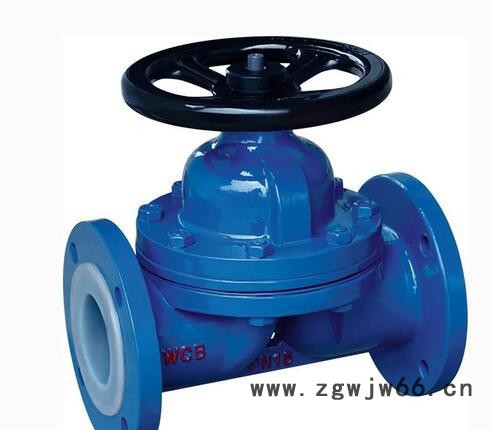

| G46J-10直通式衬胶隔膜阀 产品名称：直通式衬胶隔膜阀 产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J直通式衬胶隔膜阀  部件列表：1．阀体?2．阀体衬里?3．隔膜?4．阀瓣?5．阀杆?6．阀盖?7、手轮 二、用途： 直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6 三、材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁 四、测试： 衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1 五、结构特点： 隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。 六、直通式衬胶隔膜阀主要尺寸参数： | DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H1
mm | H2
mm | D0
mm | 质量
Kg/kilos | | 20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-13.5 | 2 | 150 | 162 | - | - | | 25 | 127 | 115 | 85 | 4-13.5 | 2 | 150 | 162 | 120 | 3.5 | | 32 | 146 | 140 | 100 | 4-17.5 | 2 | 152 | 180 | 120 | 5 | | 40 | 159 | 150 | 110 | 4-17.5 | 2 | 152 | 180 | 120 | 6 | | 50 | 190 | 165 | 125 | 4-17.5 | 2 | 163 | 198 | 120 | 8.5 | | 65 | 216 | 185 | 145 | 4-17.5 | 2 | 205 | 227 | 230 | 16 | | 80 | 254 | 200 | 160 | 8-17.5 | 2 | 220 | 252 | 230 | 22 | | 100 | 305 | 220 | 180 | 8-17.5 | 2 | 262 | 300 | 280 | 32 | | 125 | 0.6 | 356 | 250 | 210 | 8-17.5 | 3 | 290 | 335 | 280 | 43.5 | | 150 | 406 | 285 | 240 | 8-22 | 3 | 368 | 427 | 368 | 65 | | 200 | 521 | 340 | 295 | 8-22 | 3 | 410 | 470 | 483 | 112.5 | | 250 | 0.4 | 635 | 395 | 350 | 12-22 | 5 | 479 | 569 | 483 | 192.5 | | 300 | 749 | 445 | 400 | 12-22 | 5 | 550 | 650 | 560 | 296 | | 350 | 787 | 505 | 460 | 16-22 | 5 | 550 | 650 | 560 | - | | 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | - | - | 640 | |
