品牌：茂异
表面处理：不经处理
产品等级：A级
起订：100支
供应：1000支
发货：10天内
| 表面处理 | 不经处理 |
|---|---|
| 产品等级 | A级 |
| 产品规格 | 3 4 5 6 8 10 12 16 20 22 25 |
| 规格 | 3 |

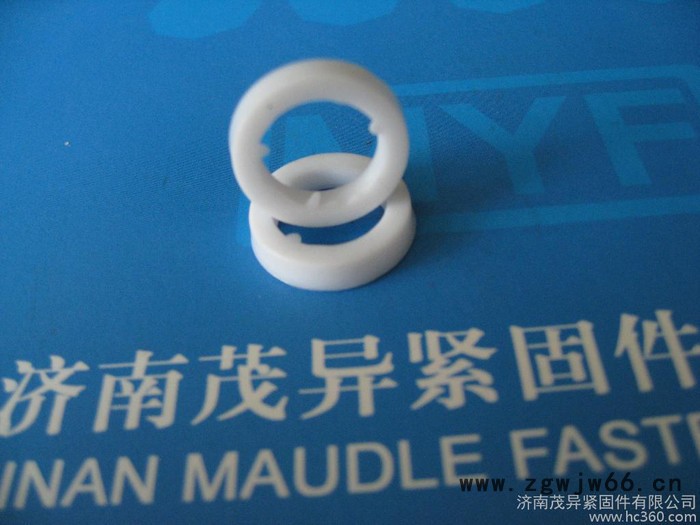

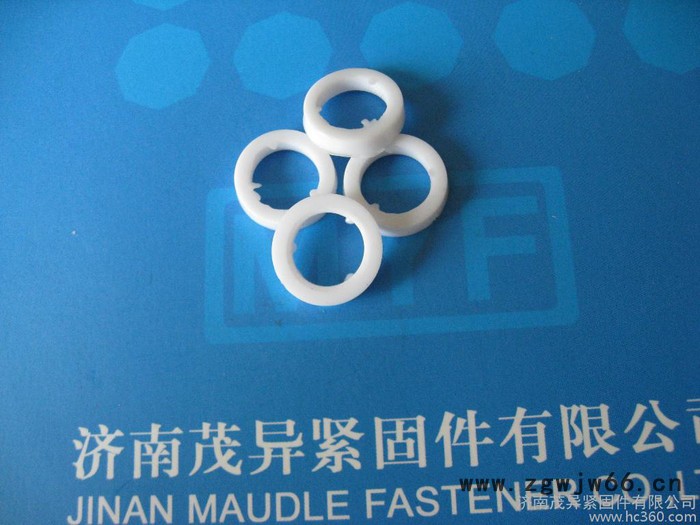

| 类别 | 垫圈 |
| 应用范围 | 机械工业用紧固件 |
| 标准编号 | DIN470-2008 |
| 样品或现货 | 现货 |
| 标准类型 | 德标 |
| 品牌 | 茂异 |
| 型号 | 3 |
| 加工定制 | 是 |
| 材料等级 | 塑料 |
公称直径 d | H | h | |
max | min | ||
3 | 1.2 | 0.95 | 0.65 |
4 | 1.34 | 0.95 | 0.65 |
5 | 1.35 | 0.95 | 0.65 |
6 | 1.67 | 1.15 | 0.85 |
8 | 194 | 1.15 | 0.85 |
10 | 2.67 | 1.75 | 1.45 |
12 | 2.77 | 1.75 | 1.45 |
14 | 2.94 | 1.75 | 1.45 |
16 | 3.11 | 1.75 | 1.45 |
18 | 3.28 | 1.75 | 1.45 |
20 | 3.45 | 1.75 | 1.45 |
22 | 4.09 | 2.15 | 1.85 |
25 | 4.38 | 2.15 | 1.85 |
28 | 4.52 | 2.15 | 1.85 |
30 | 4.77 | 2.15 | 1.85 |
32 | 4.95 | 2.15 | 1.85 |
34 | 5.11 | 2.15 | 1.85 |
36 | 5.36 | 2.15 | 1.85 |
38 | 5.6 | 2.15 | 1.85 |
40 | 5.7 | 2.15 | 1.85 |
42 | 5.8 | 2.15 | 1.85 |
45 | 6.15 | 2.15 | 1.85 |
48 | 6.38 | 2.15 | 1.85 |
50 | 6.62 | 2.15 | 1.85 |
52 | 6.66 | 2.15 | 1.85 |
53 | 7.06 | 2.15 | 1.85 |
60 | 7.47 | 2.15 | 1.85 |
63 | 7.7 | 2.15 | 1.85 |
80 | 10.41 | 3.15 | 2.85 |
100 | 12.23 | 3.15 | 2.85 |
125 | 14.2 | 3.15 | 2.85 |
