品牌：中仪
加工定制：是
类型：电子万能试验机
起订：1台
供应：1台
| 加工定制 | 是 |
|---|---|
| 类型 | 电子万能试验机 |
| 测量范围 | 1-50（kN） |
| 精度 | ±1% |
| 调速范围 | 0.01-500（mm/min） |
| 最大负荷 | 50（kN） |
| 拉伸空间 | 600（mm） |
| 品牌 | 中仪 |
| 型号 | WDW-50 |

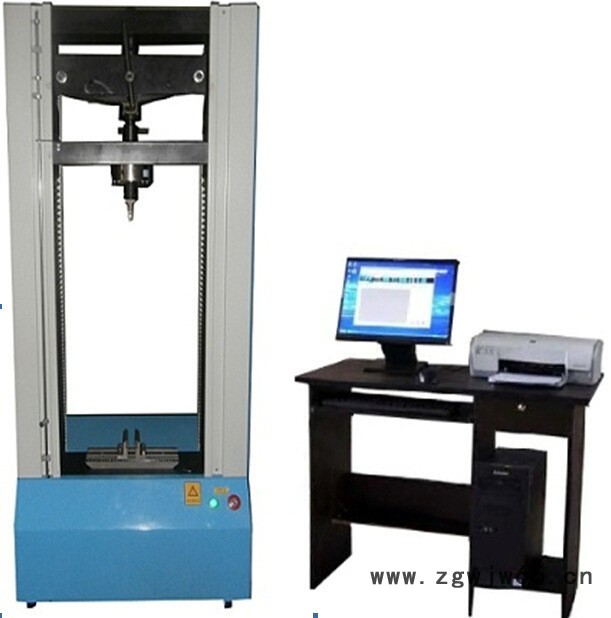

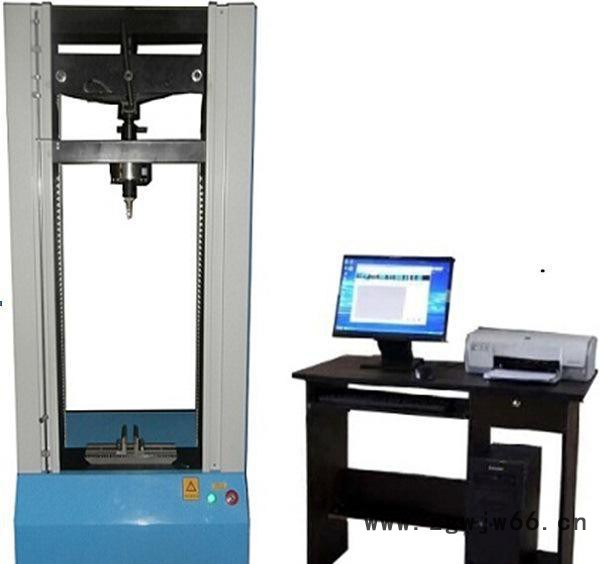

50kn外墙保温材料试验机
50kn外墙保温材料试验机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统，全数字控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎**的实现试验力、位移等参数的闭环控制，可实现恒应力、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机完全满足JGJ 144-2004外墙外保温工程技术规程要求。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
该机可完成的用于节能保温材料的试验标准及方法如下：
JC/T547-2005 JG147-2003
JG158-2004 JGJ144-2004
GB/T10802-2006 CJ114-2000
GB/T10801.1-2002 GB/T8813-2008
GB/T6669-2001 GBT17371-1998
加气混凝土力学性能试验方法(GB11971—89)
GBT 5072-2008耐火材料 常温耐压强度试验方法
GB-T5486-2008无机硬质绝热制品试验方法准
二、50kn外墙保温材料试验机控制系统界面如下：

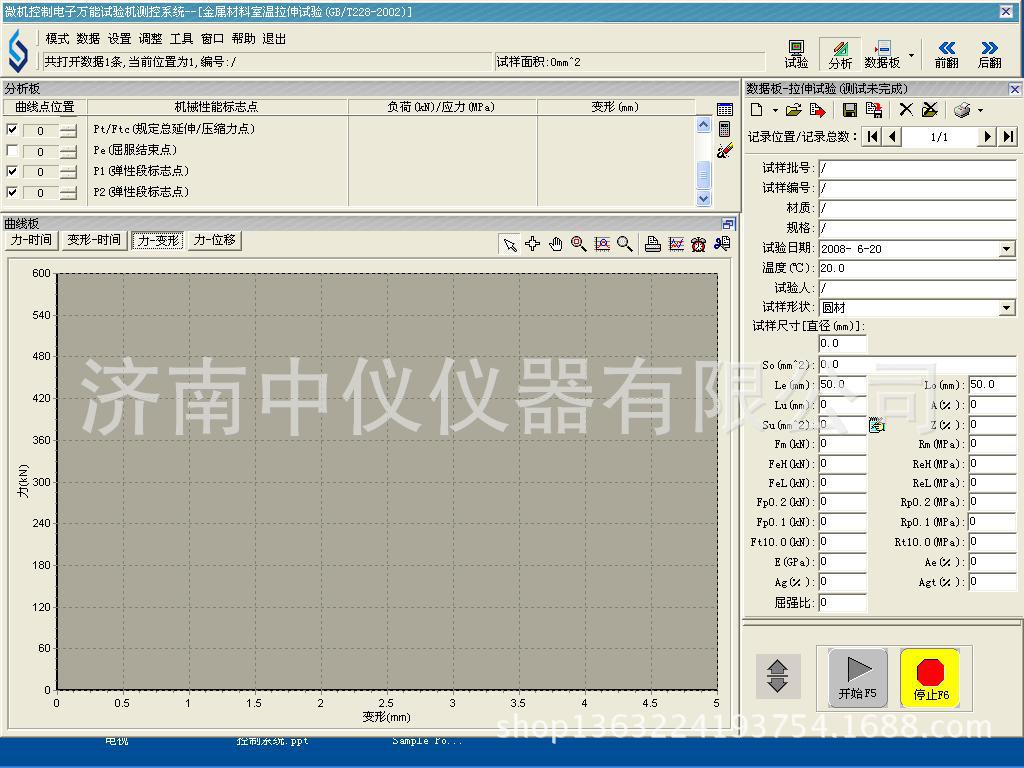

●试验操作界面：
三、50kn外墙保温材料试验机主要技术指标：
1.**大试验力：50kN
2.试验力测量范围：0.4%--**FS（20N-20000 N）
3.负荷测量精度：±1%
4.试验力分辨力:1/300000
5.速度比：1:100000
6.速度精度：±1%
7.试验速度：0.01—500mm/min,无级调速
8.变形测量精度：±0.5%
9.横梁位移测量：分辨率高于0.0025mm
10.试验空间：A.拉伸空间:600mm
B.压缩空间:600mm
11．变形速率控制精度: 速率<0.05%FS时为±1.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12．恒力、恒变形、恒位移控制范围: 0.2%~**FS
13．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内

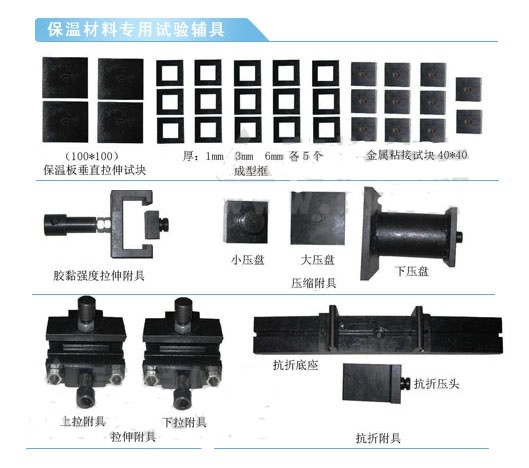

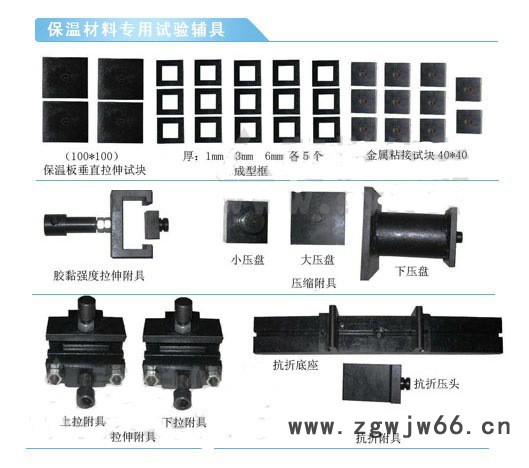

14夹具形式及种类
8字模拉伸夹具及模具 | 适用于GBT17371-1998 | 壹套 |
胶粘剂夹具 | 适用于保温材料胶粘剂拉伸试验 1.70×70mm含制模模具 6个 2.50×50mm 10个 3.100×100mm 10个 | 各壹副 |
聚苯抗拉强度夹具 | 适用于保温材料聚苯板抗拉强度试验 | 壹副 |
网格布拉伸夹具 | 适用于网格布的拉伸试验（100mm） | 壹副 |
压缩附具（φ150mm） | 适用于保温材料的压缩试验（带调整球头及对齐刻线） | 壹副 |
压缩剪切附具 | 适用于保温材料的压缩剪切试验 | 壹副 |
抗折附具（常规） | 适用于多种材料的抗折试验 | 壹副 |
粘结强度钢板 | 120×100mm | 6块 |
15.整机电源：单相,220V±10%,50Hz
16.工作环境：室温—35℃,相对湿度不超过80%
17.整机形式：门式
18.微机系统：PC机系统用于试验数据处理及试验过程控制
19.主机尺寸：760×500×1750mm
20.重量：460kg
四、外墙保温材料试验机主要功能及特点：
1、主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用伺服调速系统及交流伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。
1.3传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。
1.4保证试验同心度，很好的消除了不规则试样对传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、
时间的原始数据及由此派生的曲线。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过**大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次显示，曲线自动跟随。
2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
2.6监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。
2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。
2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
2.9可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印。
2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。
2.13数据采样频率：可根据用户试验要求选择高速采样频率。
3、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张、塑料橡胶等）。
五、外墙保温材料试验机系统基本配置
1、试验机主机 1套
1.1交流伺服电机 1套
1.2交流伺服电机 1套
1.3负荷传感器 1只
1.4精密滚珠丝杠副（韩国太敬） 2套
1.5减速系统 1套
2、全数字控制系统 1套
3、光电编码器（2000线） 1只
4、联想品牌计算机 1台
5、联想品牌喷墨打印机 1台
6、基于Windows操作系统的计算机控制软件 1套
7、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套
8、拉伸附具（保温材料专用） 4套
9、压缩附具 1套
10、抗折附具 1套
11、技术资料：
包括：使用说明书
软件使用手册
合格证、装箱单
外墙保温材料试验机
