品牌：温州宇一
颜色分类：其他规格或非标需咨询可定制
安装尺寸：φ19-159
起订：1件
供应：8888件
| 颜色分类 | 其他规格或非标需咨询可定制 |
|---|---|
| 安装尺寸 | φ19-159 |
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 公称通径 | DN19-DN150 |
| 公称压力 | 1.6 |
| 结构形式 | 单偏心密封蝶阀 |
| 介质温度范围 | 常温 |
| 连接形式 | 快装 |
| 流动方向 | 单向 |
| 密封形式 | 金属硬密封蝶阀 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 流量控制 |
| 类型(通道位置) | 直通式 |
| 品牌 | 温州宇一 |
| 型号 | 蝶阀系列 |
| 加工定制 | 是 |

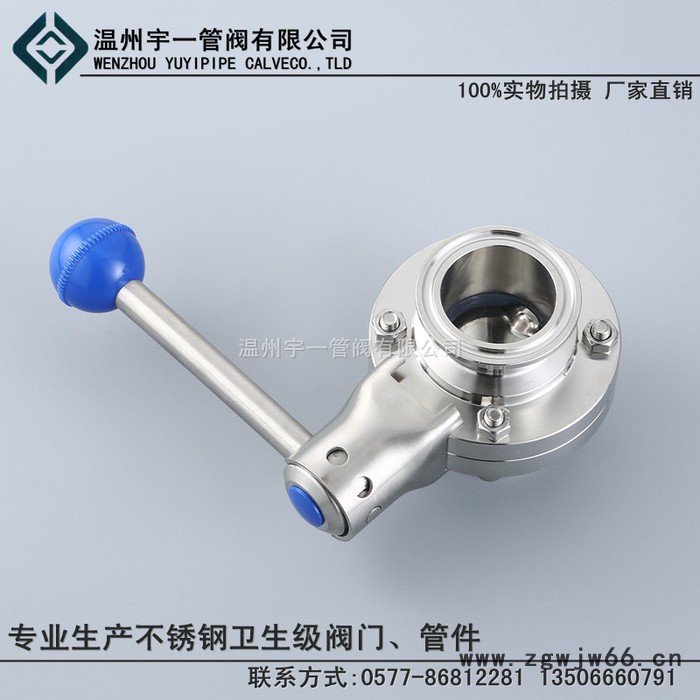

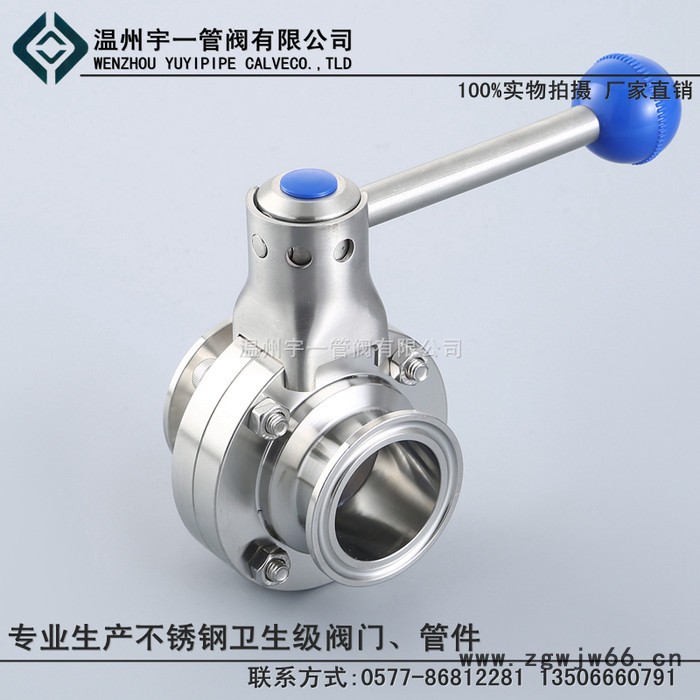

产品名称: 快装蝶阀/焊接蝶阀/3P蝶阀/对夹蝶阀/外丝蝶阀
产品系列：卫生级蝶阀系列
产 地:浙江-温州
规 格：φ19-159
公称通经：DN19-DN150
【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 ?
【应 用】专用于乳制品、食品、制药、啤酒、化妆品，饮料等工业领域。 ??【备 注】所有卫生级阀门管件，与介质接触部份均为镜面抛光。 蝶阀密封圈Ф63.5-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ??卫生级手动快装蝶阀的启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。 ??卫生级手动快装蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。卫生级手动快装蝶阀在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；卫生级手动快装蝶阀阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。
【连 接】快装 ?
【材 质】SUS304、SUS316L,锻造 ?
?卫生级手动快装蝶阀的密封：
??卫生级手动快装蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封
