品牌：佛山市红海机械
产地：佛山
额定电压：380V
起订：1套
供应：10套
发货：3天内
| 产地 | 佛山 |
|---|---|
| 额定电压 | 380V |
| 功率 | 12KW |
| 滚筒直径 | 800 |
| 类型 | 吊钩式 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 180 |
| 新旧程度 | 全新 |
| 载重量 | 1000 |
| 作用对象 | 钢材抛丸清理机 |
| 经营模式 | 自产自销 |
| 品牌 | 红海机械 |
| 型号 | Q378 |
| 适用星级 | 五星级 |

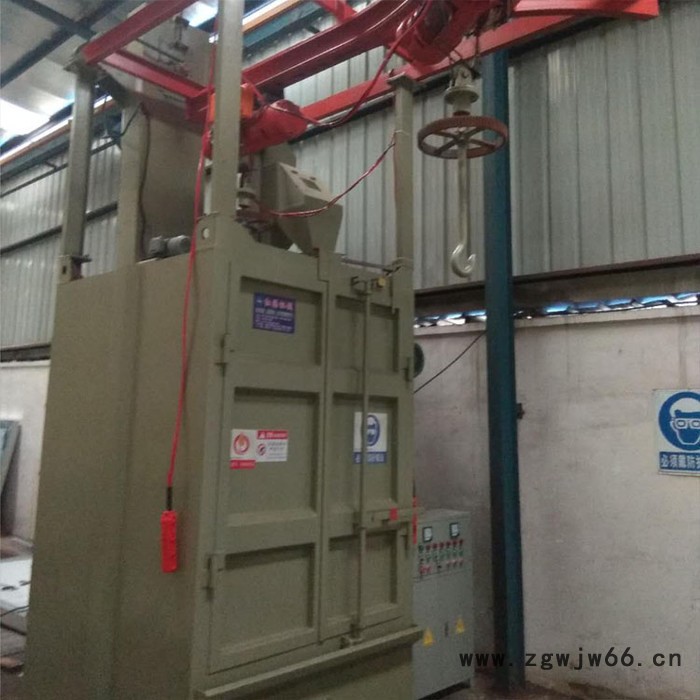

Q378 吊钩式抛丸机铝材制品处理喷砂机佛山轮椅毛刺处理专用喷沙机
红福海机械工作原理与结构特征

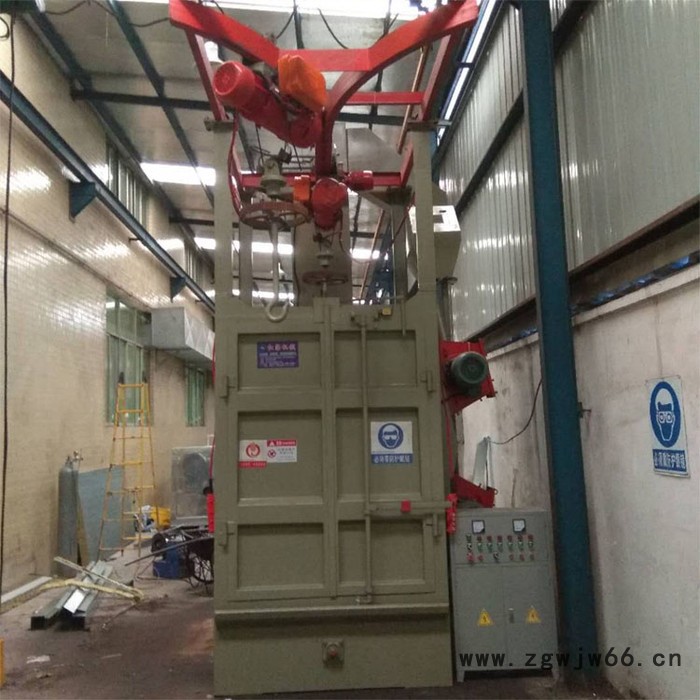

机器的结构如图一示，由清理室，大门、轨道、吊钩、提升
机、供丸系统、螺旋输送器、分离器、抛丸器和电器系统等组成，
其主要部分分述如下：
1、清理室
清理室系焊接结构，为了使抛射出的弹丸能有效的抛射到被清理工件的表面上，安装抛丸器的一侧，壁板倾斜一角度，
室内在抛丸器所对的各面设有金属保护板，其它处敷设保护板，以
保护室壁不被弹丸破坏。
2、大门
大门两扇外开，增加室清理容积，为安全起见，大门上方装
有一限位开关，必需待大门关闭后，方能起动抛丸器。
3、吊钩
吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫
芦完成，吊钩在室体内部的旋转由减速装置完成。
4、提升机
本机采用平皮带传动的斗式提升机，其落料形式采用离心重力
式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜丸
管前有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸
量过多或有大块物料被别住时，可打开下罩底部处的盖板进行清除。
5、供丸系统
弹丸流量多少以闸门的开启间隙大小来控制，而闸门开启间隙
的大小是通过手动闸进行的调整，从而使弹丸的流量与抛射量大至相等。
6、丸砂分离器
此结构属风选流幕式分离器，由提升机输送来的丸砂混合物经
定量门流出形成一个厚度约 20mm 的丸砂幕，在分离区内通过由风
机产生的水平气流，由于丸砂及灰尘的比重和颗粒不同，被气流吹
过后，重的弹丸偏离很小的距离，它们落于贮丸斗内继续使用，砂
和粉碎后的小颗粒弹丸偏离的距离大，落于灰砂斗内从废料管排
出，粉尘则经除尘管道排出。
如发现沿分离方向上分离效果不一样时，调节风量门让其通过
分离区的风速都在 4~5 米/秒的范围内，方能达到良好的分离效果。
7、螺旋输送机器
它是电动机带动摆线针轮减速器驱动螺旋节，将清理室落下的
丸砂输送到提升机底部，为了防止较大杂物进入螺旋输送器和提升
机，在清理室底部放有筛网。
抛丸量 ……………………………2×250kg/min
电机功率 …………………………………… 2×11kw
4、 需弹丸直径 ………………………………… 1~2mm
5、 提升机：
皮带速度 …………………………………… 1.23m/s
斗 距 …………………………………… 300mm
提 升 量 ………………………………………30t/h
电机功率………………………………………3kw
6、 螺旋输送器：
螺旋直径 …………………………………Ф200mm
螺旋节距 ……………………………………200mm
输 送 量 ………………………………………30t/h
7、 分 离 器:
分 离 量 ………………………………………30t/h
分离区风速 …………………………………4~5m/s
分离口风速 ………………………………18~20m/s
