品牌：派瑞特
材质：碳钢
产品别名：碳钢镀彩锌带密封圈卡套接头
起订：1个
供应：2151个
发货：10天内
| 材质 | 碳钢 |
|---|---|
| 产品别名 | 碳钢镀彩锌带密封圈卡套接头 |
| 规格 | DN6-DN42 |
| 接管口径 | 6-42（mm） |
| 类型 | 活螺母接头 |
| 耐温 | 120℃ |
| 耐压 | 31.5-63（MPa） |
| 适用范围 | 碳钢镀锌卡套式直通管接头 |
| 种类 | 卡套接头 |
| 安装形式 | 卡套式 |
| 螺纹形式 | 英制螺纹 |
| 品牌 | 伊顿 EATON |

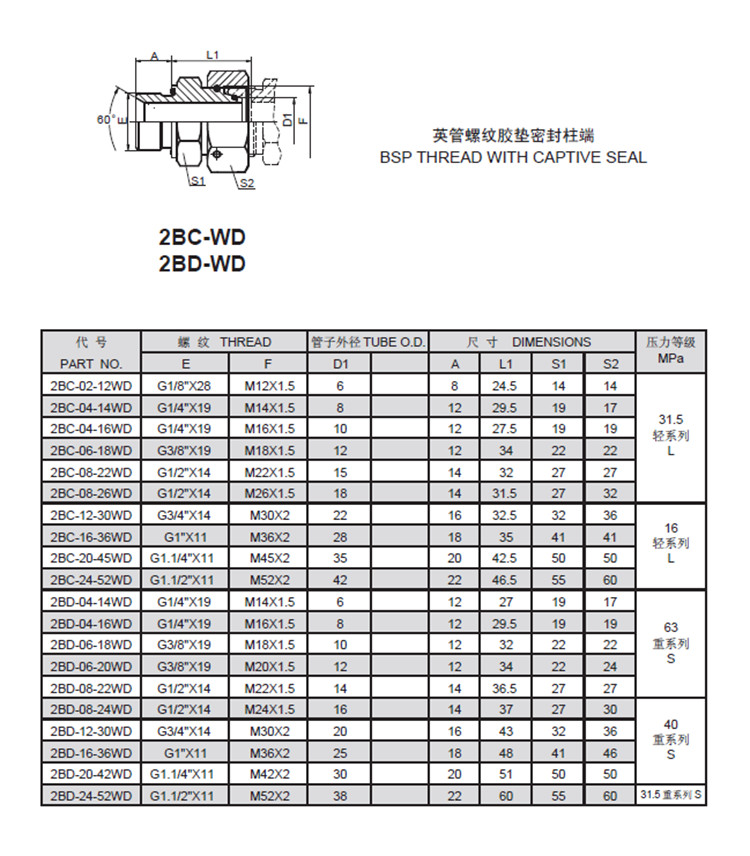

| 型号 | 2BC-WD 2BD-WD |
| 加工定制 | 是 |

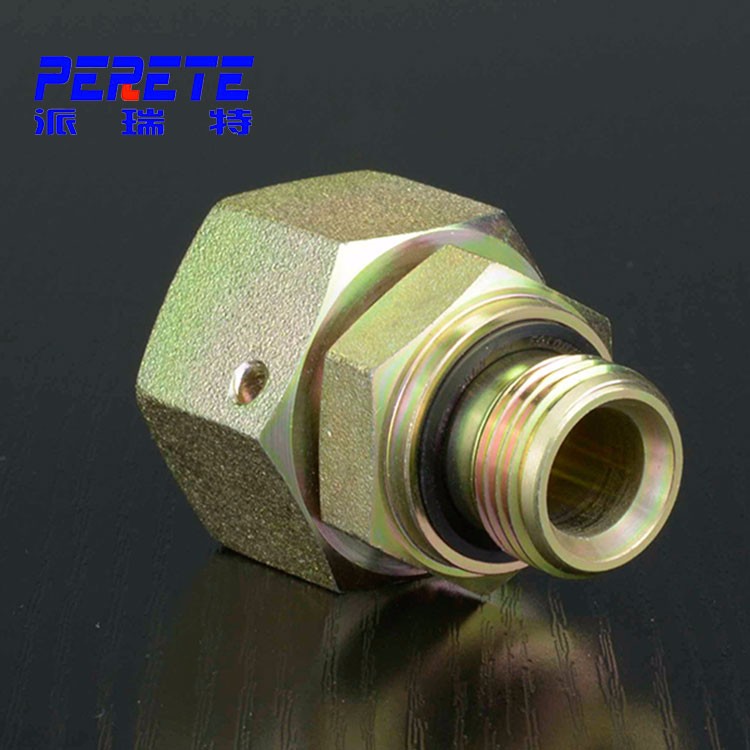

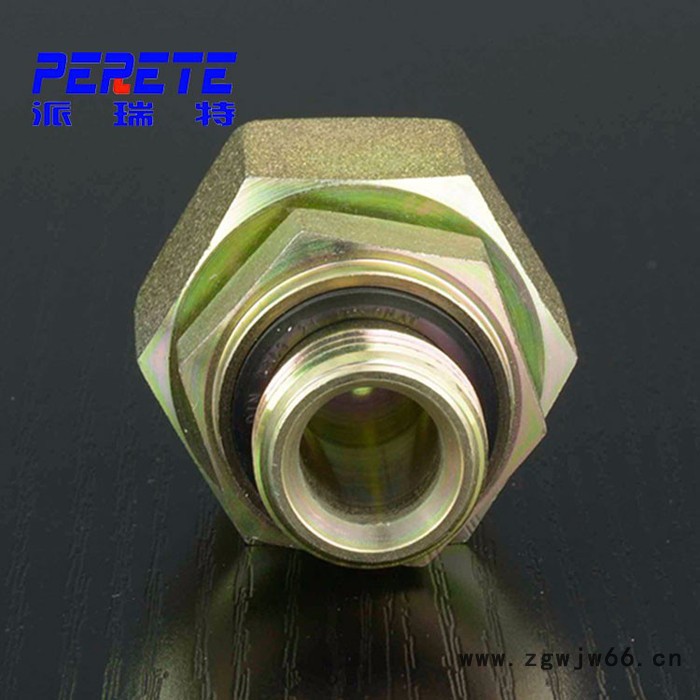

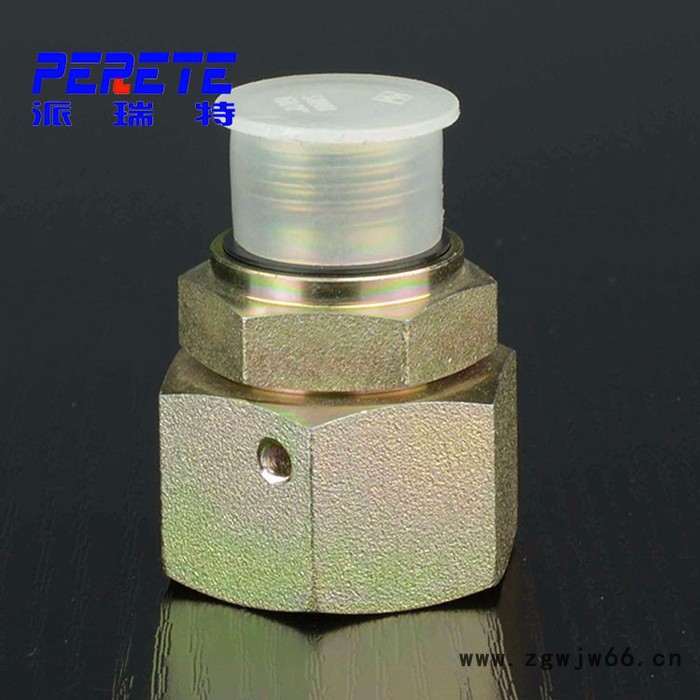

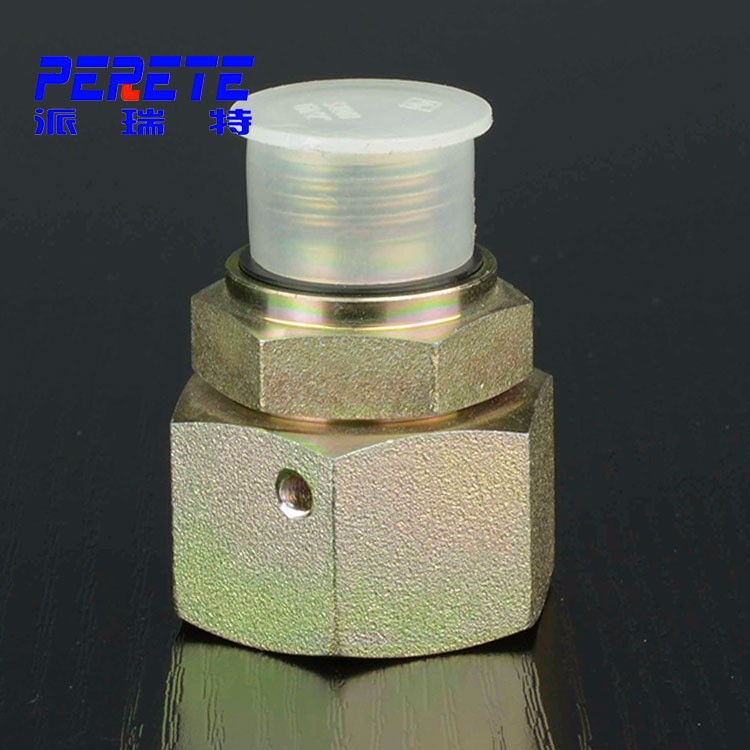

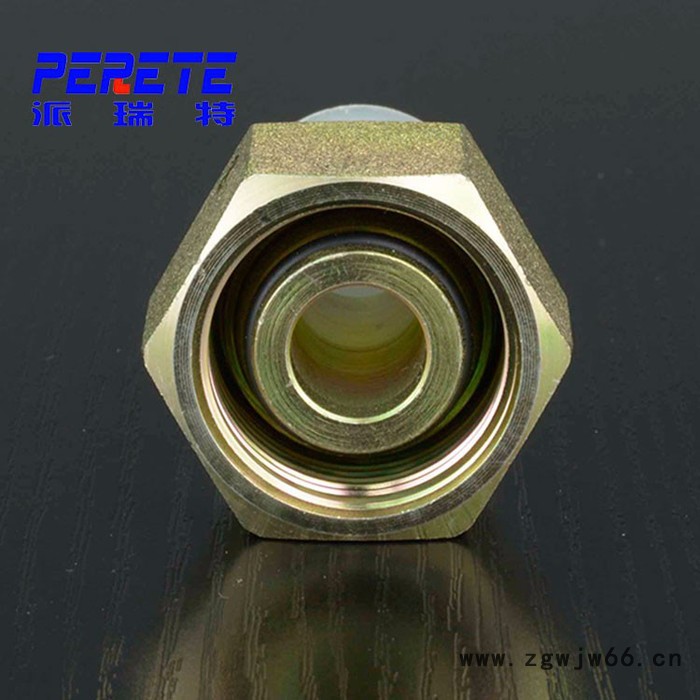

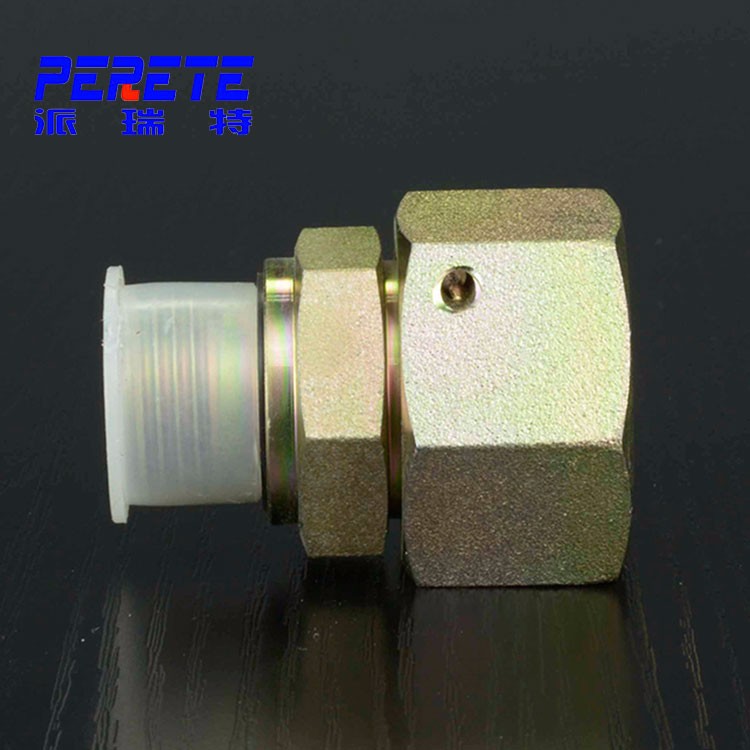

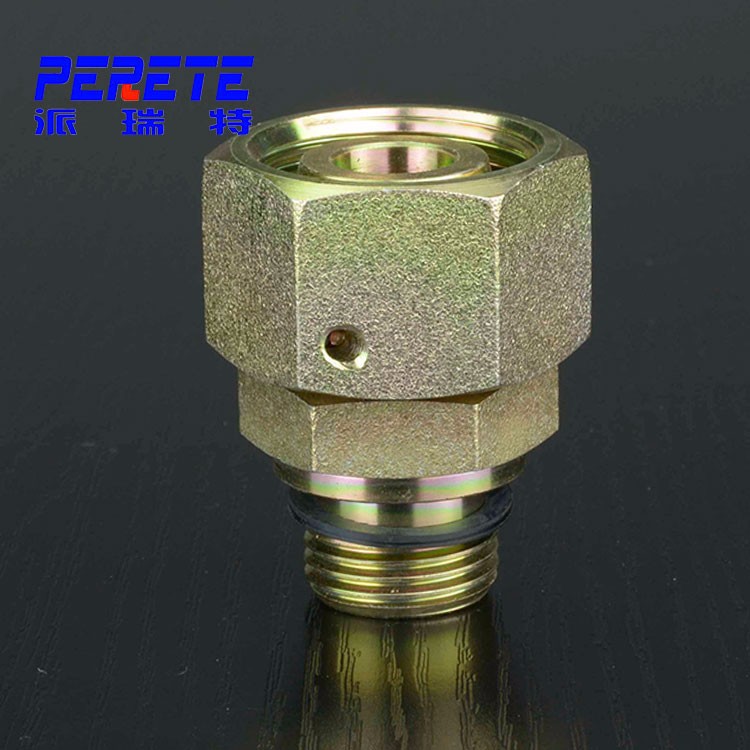

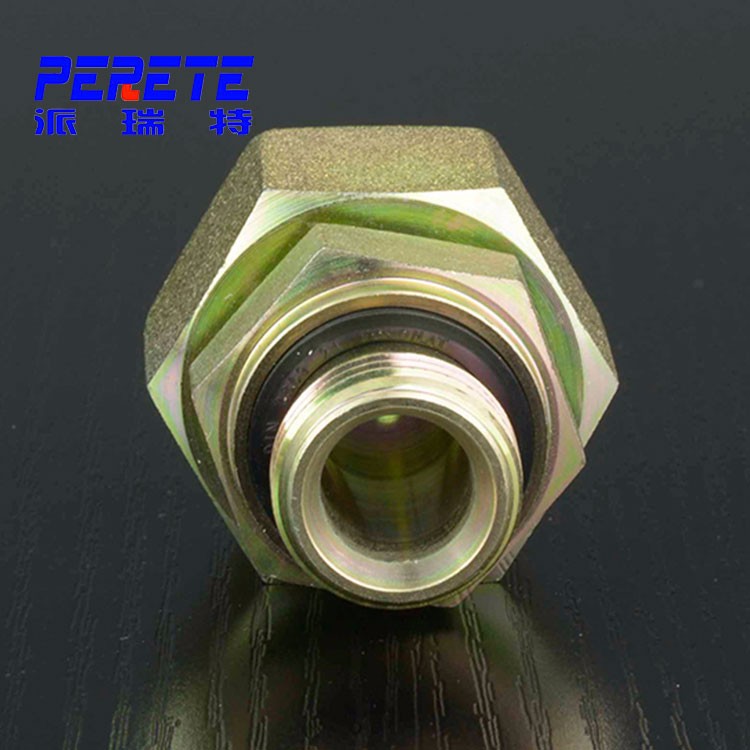

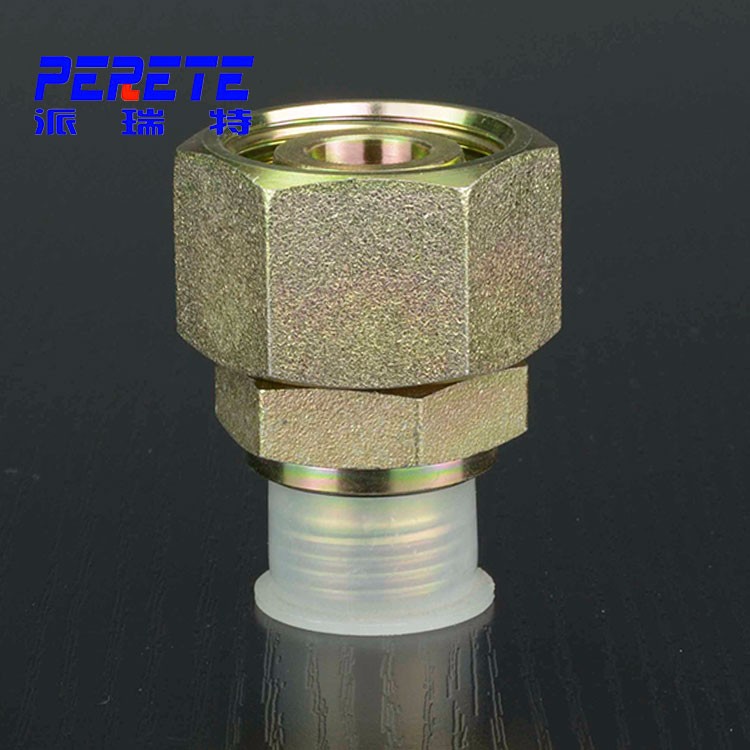

伊顿标准 2BC-WD 2BD-WD英管螺纹接头 卡套式活螺母端直通 卡套接头
伊顿EATON 2BC-WD 2BD-WD英管螺纹胶垫密封柱端 卡套式活螺母端直通 带密封圈卡套接头 卡套接头元件：
1)A型卡套接头元件结构形式。特征是具有面积比。阀芯上无阻尼塞，所以组成先导式仪表阀时管置阻尼塞。工作油流方向A-B。这种形式主要用来组成三阀组、二阀组、卸荷阀，以及阀组等压力控制卡套接头，也经常有二通流量控制卡套接头中作为差压阀值。伊顿EATON 2BC-WD 2BD-WD英管螺纹胶垫密封柱端 卡套式活螺母端直通 带密封圈卡套接头
2)B卡套接头元件结构形式。特征是具有很大的面积比，阀芯上带有阻尼螺塞．沟通了A腔与C腔，组成先导式压力阀时不须再夯置阻尼螺塞、应用比较方便。A腔通过C腔B腔间有泄漏。调压工作油流方向．但是由于B腔的作用面积虽小作不等于0，加之A与C两腔相通，所以存在着B-A反向流动的可能性：它主要也用来织成压力控制阀，也常用来实现二位二通外关机能。伊顿EATON 2BC-WD 2BD-WD英管螺纹胶垫密封柱端 卡套式活螺母端直通 带密封圈卡套接头
结构和原理:
1、这种接头基本结构较为简单，只有接头体，卡套和螺母三个基本0件组成。其中主要0件是卡套，它是一个前端带有刃口的金属圆环。标准GB3764-83对刃口统一为I型形状。伊顿EATON 2BC-WD 2BD-WD英管螺纹胶垫密封柱端 卡套式活螺母端直通 带密封圈卡套接头
2、这种接头起主要密封作用的另件卡套，在起压紧作用的螺母R力的轴向作用下，沿接头体的内锥孔轴向移动，伊顿EATON 2BC-WD 2BD-WD英管螺纹胶垫密封柱端 卡套式活螺母端直通 带密封圈卡套接头同时刃口端在反力R'的径向作用下产生径向收缩，减少了卡套与管子的间隙，而使刃口接触管子表面，此时管子不旋转，继续旋转螺母使卡套刃口切入管子保障密封。另一个密封环节是卡套刃口端点13°倒角与外园的交线（棱）和接头体环形锥面紧紧接触形成密封带，这是卡套式密封的主要部位。卡套尾86°锥面在力为F的作用下产生径向收缩，紧抱被连管子，同时中部稍有拱起，因而卡套具有轴向弹性变形，这对卡套密封及阻止压紧螺母松动均起作用。
伊顿 EATON 2BC-WD 2BD-WD 英管螺纹胶垫密封柱端 卡套式活螺母带密封圈卡套接头
