品牌：山东海虹电力器材有限公司
产品认证：ISO9001/2000
产地：山东
起订：2套
供应：9523套
发货：2天内
| 产品认证 | ISO9001/2000 |
|---|---|
| 产地 | 山东 |
| 名称 | 双耐张线夹 |
| 适用范围 | 电力施工 |
| 外形尺寸 | 内绞丝2200 外绞丝1800 |
| 品牌 | 山东海虹 |
| 加工定制 | 是 |
| 质量认证 | ISO9001/2000 |
| □特点 | |
|---|---|

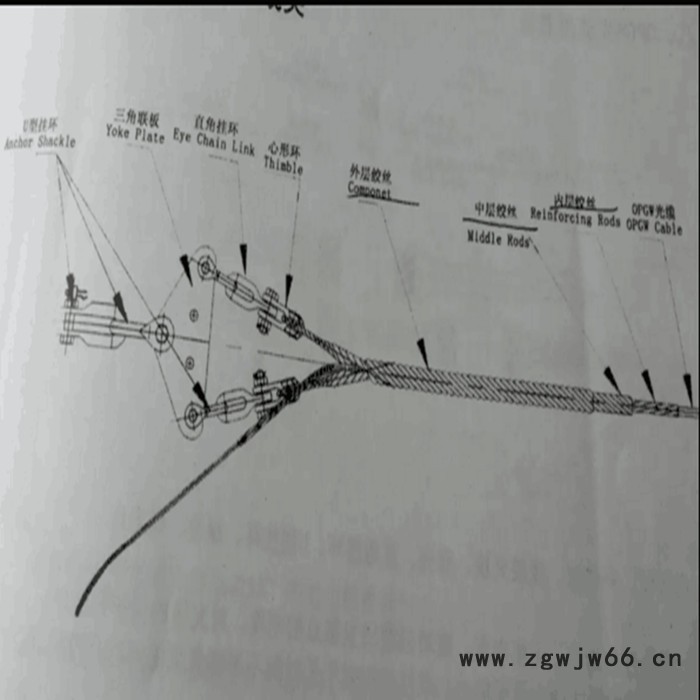

| 1、预绞式双耐张线夹采用三层预绞丝设计，有效地提供了线夹的机械强度； 2、用于光缆承受机械强度大的大跨距、高落差等特殊设计运行线路中；而且不受线路转角等条件限制； | |
| □规格 | |
| 规格Model | 内层长度(mm)Length of endothecium‵s(mm) | 中层预绞丝长度(mm)Length of Middle Rods(mm) | 外层长度(mm)Length of Outer Rods(mm) | 重量(kg)Weight(kg) | 破断强度(KN)Failing Load(KN) | 通用配置Universal Scheme | ||
|---|---|---|---|---|---|---|---|---|
| 三角联板 | 心形环Thimble | U型挂环Anchor Shackle | ||||||
| ONS-160-＊＊ | 2400 | 1800 | 1600 | 14.8 | 160 | 参照附录一选配 | TC 10 | 参照附录一选配 |
| ONS-210-＊＊ | 2800 | 2200 | 2000 | 20.6 | 210 | TC 12 | ||
| ONS-250-＊＊ | 3100 | 2400 | 2200 | 27.0 | 250 | TC 16 | ||
| ONS-320-＊＊ | 3200 | 2600 | 2400 | 33.5 | 320 | TC 16 | ||
注：1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询公司技术部。
| □双耐张线夹用联板(Yoke Plate) | |
|---|---|
 | |
| 型号Type | 主要尺寸(mm) Dimensions(mm) | 破坏载荷(KN) Rated Failure Load | 重量(Kg) Weight(kg) | ||||
|---|---|---|---|---|---|---|---|
| δ | H | c | d | CL | |||
| L-1625 | 18 | 100 | 26 | 20 | 250 | 160 | 4.4 |
| L-2125 | 16 | 100 | 26 | 20 | 250 | 210 | 4.7 |
| L-2525 | 16 | 110 | 30 | 24 | 250 | 250 | 5.9 |
| L-3225 | 18 | 110 | 33 | 26 | 250 | 320 | 7.0 |
