品牌：北京佳航
加工定制：是
产品名称：系列电磁高真空挡板阀
起订：1件
供应：10件
| 加工定制 | 是 |
|---|---|
| 产品名称 | 系列电磁高真空挡板阀 |
| 设定流量 | 开闭时间（S） 3～5 m3/h |
| 材质 | 衬氟 |
| 工作温度 | 低温 |
| 连接形式 | 法兰 |
| 品牌 | JSS/金时速 |
| 型号 | GDC-J型 |

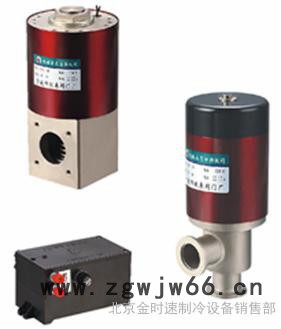

GDC-J型系列电磁高真空挡板阀
GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能
| 适用范围(Pa) | 10 5 ～6.7×10 -4 |
| 阀门漏率(Pa.L/S) | ≤6.7x10-4 |
| 适用温度（℃） | -25～+40 |
| 线圈温升（℃） | ≤65 |
| 开闭时间（S） | 3～5 |
| 电源电压（V/Hz） | 220/50 |
| 安装方式 | 垂直 |
（图一）（KF）连接及外形尺寸
| 型号 | 通径(DN) | ΦW | ΦD | ΦB | H | A | 法兰标准 |
| GDC-J 16A /KF | 16 | 68 | 30 | 17.2 | 186 | 40 | GB4982 |
| GDC-J 25A /KF | 25 | 82 | 40 | 26.2 | 193 | 50 | |
| GDC-J40/KF | 40 | 110 | 55 | 41.2 | 270 | 65 | |
| GDC-J 50A /KF | 50 | 125 | 75 | 52.2 | 307 | 70 | / |
（图二）连接及外形尺寸
| 型号 | 通径(DN) | ΦW | ΦB | H | h | bxb | n-b | 法兰标准 |
| GDC-J16A | 16 | 68 | 42 | 165 | 28 | 48x48 | 4-M5 | JB919 |
| GDC-J25A | 25 | 82 | 55 | 190 | 35 | 58x58 | 4-M6 | |
| GDC-J32 | 32 | 92 | 64 | 217 | 40 | 68x68 | 4-M6 | |
| GDC-J40 | 40 | 110 | 70 | 240 | 44 | 80x80 | 4-M6 | |
| GDC-J50A | 50 | 125 | 90 | 285 | 56 | 95x95 | 4-M8 | |
| GDC-J65 | 65 | 135 | 105 | 315 | 65 | 115x115 | 4-M8 | |
| GDC-J80 | 80 | 165 | 125 | 358 | 75 | 140x140 | 4-M8 |
