快速接头高压卡箍介绍：

一、煤矿管道卡箍式柔性管接头目前对于金属材料的管道连接普遍采用以下几种连接方式： 1. 承插式连接或卡套式连接：主要用于铸铁排水管道的连接。优点是连接简单、快速，无须特殊设备。2. 焊 接：可适用于各种钢管的连接。刚性连接。优点是操作简单，所用设备简单，成本较低。3. 法兰连接：适用于各种钢管的连接。刚性连接。优点是不用现场焊接法兰，可拆卸。4.螺纹连接（丝口连接）：适用于小口径钢管连接。刚性连接。优点是成本低，安装快。缺点是不能吸收管基的变形（位移、转角等），不能吸收温度变化带给管道的热胀冷缩变化，对管基的安装要求较高，密封性能一般，拆卸较难。受加工设备及安装设备等条件影响，对于大口径（DN≥150）管道很难进行操作。5.卡箍式管接头连接：适用于各种钢管连接。柔性连接。优点是，密封性能好，连接管道成柔性，每一个管接头都允许一定的伸缩量与转角，能吸收管基的变形（位移、转角等），能吸收温度变化带给管道的热胀冷缩变化，不致使管道产生应力，能消除管道震动，降低噪音等。6.其它还有一些连接方式，但由于应用较少，这里**不再赘述。

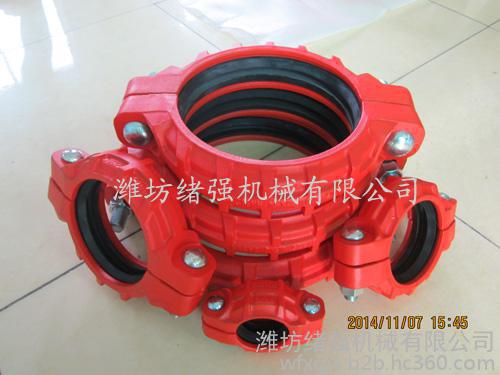

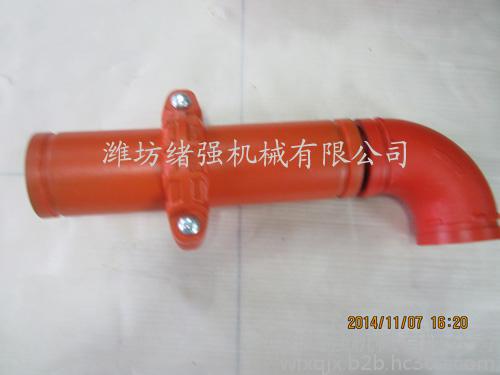

二、卡箍式柔性管接头的工作原理： 1. 组成：卡箍式柔性管接头主要由以下部件组成： a、管卡 b、管端 c、 橡胶密封圈 d、紧固螺栓2. 工作原理：卡箍式柔性管道配件有着独特的密封原理，下面仅以KRHD型卡箍式柔性大间隙管接头进行阐述:结构主要有管卡、管端、橡胶密封圈、紧固螺栓。密封原理卡箍式柔性管接头具有独特的密封原理，其特有的C型橡胶密封圈及独特的连接方式使其具有三重密封作用**重密封橡胶密封圈自身带有自紧性，靠自身的弹性紧压住管子。第二重密封外围管卡上紧螺栓后会进一步压紧橡胶密封圈。c、第三重密封管道内有压力时，压力会自内腔给密封圈的C型唇施以压力，使橡胶密封圈更压紧管子，压力越高，密封性能越好。转角的实现：由于卡箍式柔性管接头的外围金属管卡并不是紧贴住管道，与管道中间有合理的间隙，故而能使管道产生一定的转角。伸缩的实现：卡箍式柔性管接头的结构使得每一个管接头都可以实现一定的伸缩，伸缩量的大小可根据具体需要及不同型号来满足。

说明管道在伸缩与转角变形过程中，管道的密封性能并不会发生改变，而且在管接头允许的变形范围内，管道内也不会因为伸缩或转角而产生疲劳应力，大大延长了管道、设备安全运行的周期，值得注意的是，当管道伸缩（或转角）达到极限时，势必会影响到转角（或伸缩）的实现，所以在设计时应避免将两种变形都应用到极限，实际上，我们建议在设计选型时，两者均按照技术参数表中的75%数值进行选用。

卡箍式柔性管接头是一种新型管道连接器，它利用介质产生的压力和密封圈的自紧力，对介质进行密封。适用于电力、矿山、化工、环保等部门的地面或井下供排水、输送煤、砂、灰碴等管路的连接。卡箍式柔性管接头与传统的法兰盘相比，具有设计合理，技术性能好，使用安全可靠，社会效益高等特点
