气动卫生级蝶阀,采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

标准技术参数

阀  体

公称通径：卡箍：Φ20-Φ219

阀体材质：304、316、316L

连接方式：卡箍式、外螺纹、焊接式、对夹式

压力等级：PN1.0MPa、PN1.6MPa

结构形式：中线结构

阀内组件

阀座密封：硅橡胶、氟橡胶、PTFE

阀板材质：304、316、316L

阀杆材质：304

适用介质：食品、饮料、制药、乳制品、啤酒以及精细化工、包装机械、罐装机械

设计制造标准

设计制造：ISO、DIN、IDF、SMS、3A

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

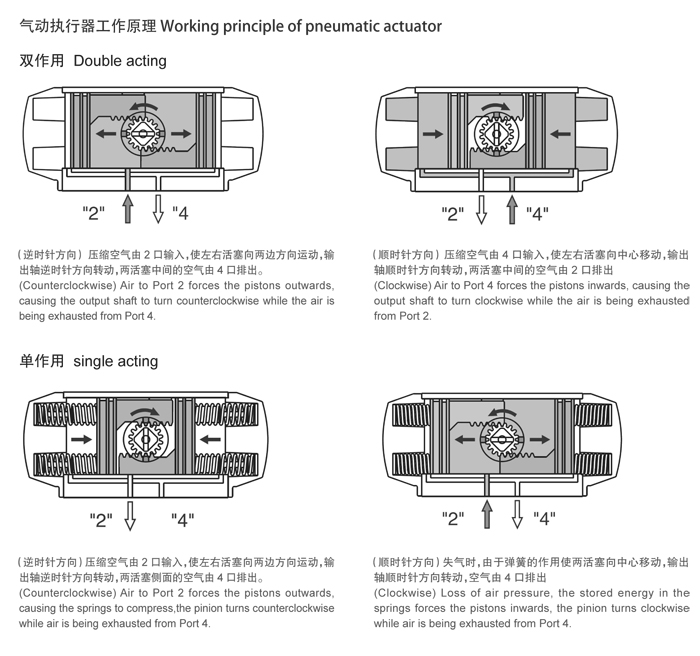

气动执行器

双作用：        通气开、通气关，气源故障保持当前位置

单作用气开式：  通气开、断气关，气源故障关闭

单作用气关式：  通气关、断气开，气源故障打开

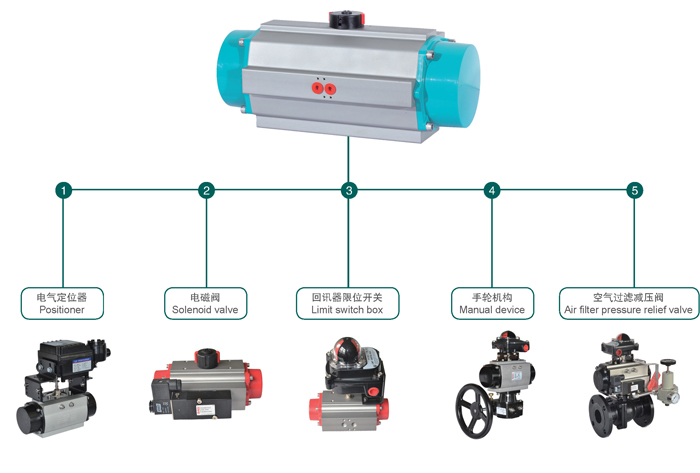

可选附件：      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

卫生级卡箍气动蝶阀尺寸图
