| 连接形式 | 快装 |
|---|---|
| 结构形式 | 浮动球球阀 |
| 公称通径 | Φ20－Φ102（mm） |
| 适用介质 | 食品、医药、包装机械、灌装机械等卫生级别工况使用 |
| 压力环境 | 低压 |
| 工作温度 | 常温 |
| 标准 | 国标 |
| 流动方向 | 换向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 用途 | 安全 |
| 类型(通道位置) | 三通式 |
| 作用对象 | 氧气 |
| 材质 | 不锈钢 |
| 品牌 | POV |
| 型号 | POA430 |

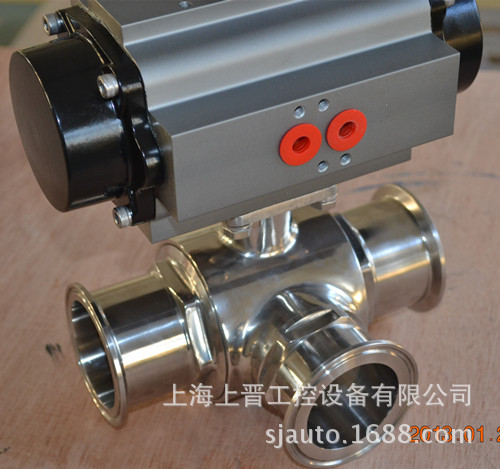

卫生级气动三通球阀经过精密检验流程和严格品质管理，采用内外抛光和灭菌处理。采用卡箍快装式连接，全包的F4密封，没有死角方便拆卸、清洗、维修，其中三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。配气动执行器、电动执行器实现自动化控制。
标准技术参数
阀 体
公称通径：Φ20－Φ102
阀体材质：304、316、316L
连接方式：卡箍快装式、焊接式
压力等级：PN1.6MPa
结构形式：浮动球芯直动式；浮动球芯三通T型、三通L型
阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
阀芯材质：304、316、316
阀杆材质：304
适用介质：食品、医药、包装机械、灌装机械等卫生级别工况使用
设计标准：ISO、DIN、IDF、SMS、3A
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
配合0-90度旋转气动执行器，可以实现以下位置流向图
ISO | 三通式 | |||||
d | D | L | P | A | H | |
Φ19 | 16 | 50.5 | 105 | 115 | 158 | 45 |
Φ25 | 21 | 50.5 | 120 | 137 | 177 | 48 |
Φ32 | 29 | 50.5 | 130 | 137 | 177 | 48 |
Φ38 | 35 | 50.5 | 140 | 147 | 196 | 48 |
Φ45 | 42 | 64 | - | 165 | 225 | 48 |
Φ51 | 47 | 64 | 164 | 165 | 225 | 58 |
Φ63 | 59 | 77.5 | 195 | 165 | 225 | 58 |
Φ76 | 72 | 91 | 218 | 182 | 273 | 65 |
Φ89 | 80 | 106 | 230 | 199 | 304 | 65 |
Φ102 | 97 | 119 | 260 | 199 | 304 | 74 |
