| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN10-DN2000（mm） |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 用途 | 管道 |
| 作用对象 | 水 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海厦泉阀门 |
| 型号 | Q81F |
温馨提示
欢迎您光顾我家店铺；因为阀门品种多、型号杂、材质和技术要求不一样；所以我公司所有产品价格统一为158元；
为了能更准确的提供符合您所需阀门的要求和作用；具体价格和详情请联系旺旺或直接拨打销售热线；
电话；021-67868613; 13671590030；传真；021-67658722；邮箱；1456795096@qq.com；我们统一以电子报价单为准；

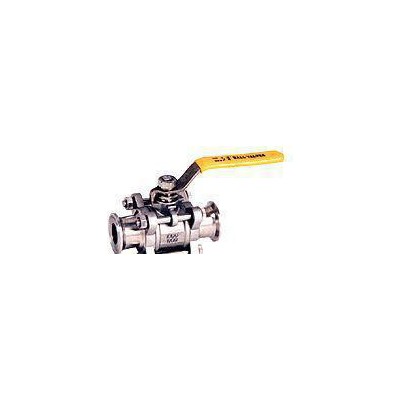

上海厦泉阀门制造有限公司当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的**，为您提供**的阀门知识**的服务**的技术顾问。感谢您访问我们的网站【www.shxqv.com】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供**的服务。我们立志成为**的阀门制造商。Q81F三片式卡箍球阀一、产品特征公称压力：1.6-6.4MPa适用稳定范围：-20～232℃～350℃适用介质：水、油、气及某些腐蚀性液体（W。O。G）二、主要连接尺寸及重量
单位：mm
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
| L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
| D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
| S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
| H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
| T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
| T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
| E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
三、主要零件材料
| 零件名称 | 材质 |
| 阀体 | 不锈钢CF8M |
| 密封圈 | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M |
| 球体 | 不锈钢SS316 |
| 阀杆 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 |
| 手柄套 | 塑料 |
| 手柄 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 |
| 填料压盖螺母 | 不锈钢SS304 |
| 挂锁装置 | 不锈钢SS304(OQTION) |
| 止推垫圈 | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 |
